VW Crafter 2017 Adapterwinkel für Thule Omnistor 6300

Unser Adapterwinkel löst das Problem der Dachträgermontage in Verbindung mit deiner Markise. Normalerweise sind die Montagepunkte auf der Beifahrer (oder auch Fahrerseite) durch die montierte Markise belegt und dadurch ist keine Montage eines Dachträgers mehr möglich. Mit diesem Winkel kannst du einfach wieder weiterbauen. An den bereits montierten Halterungen deiner Markise.

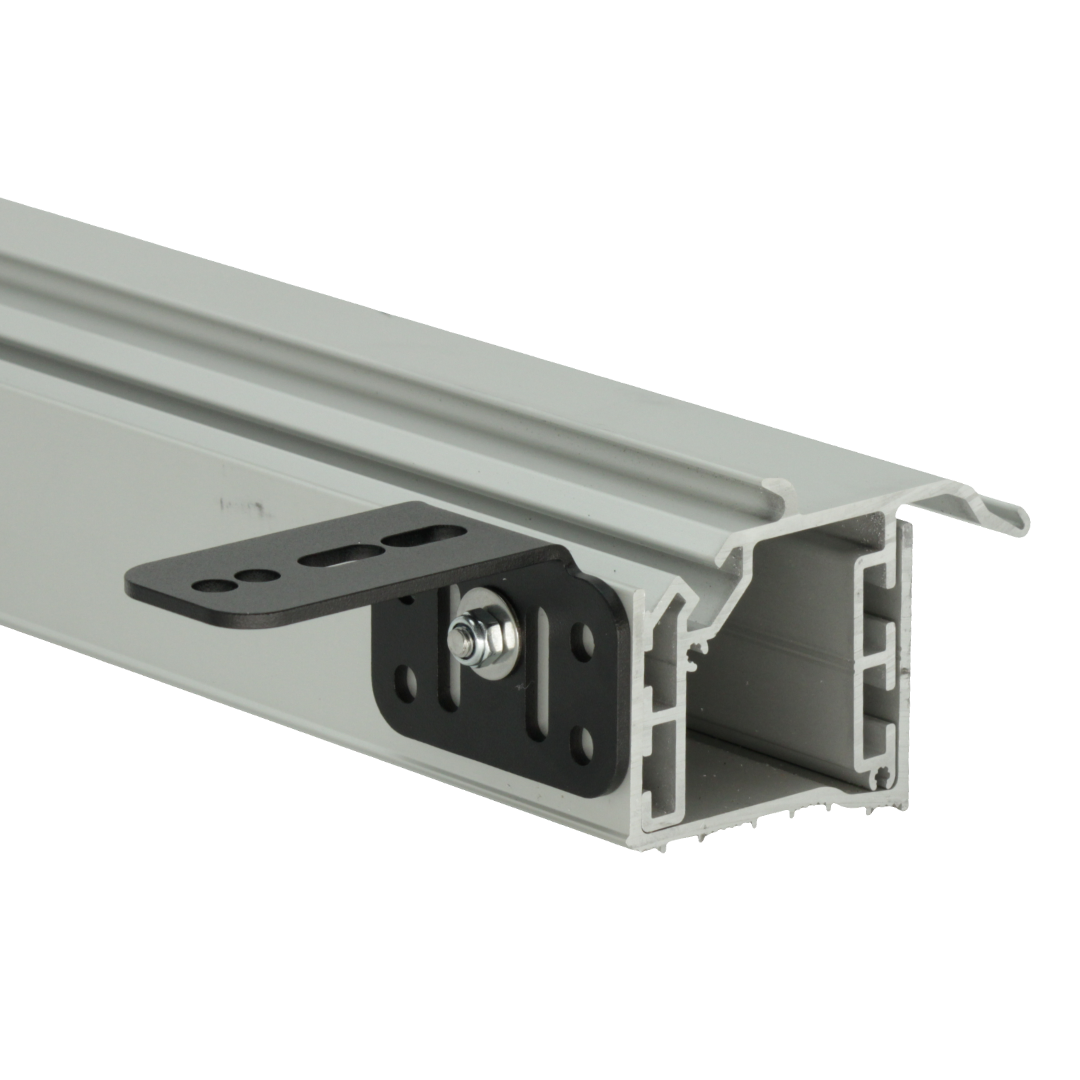

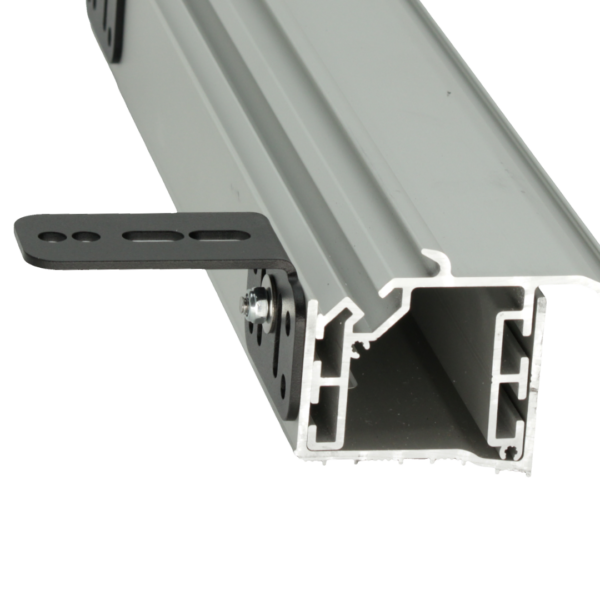

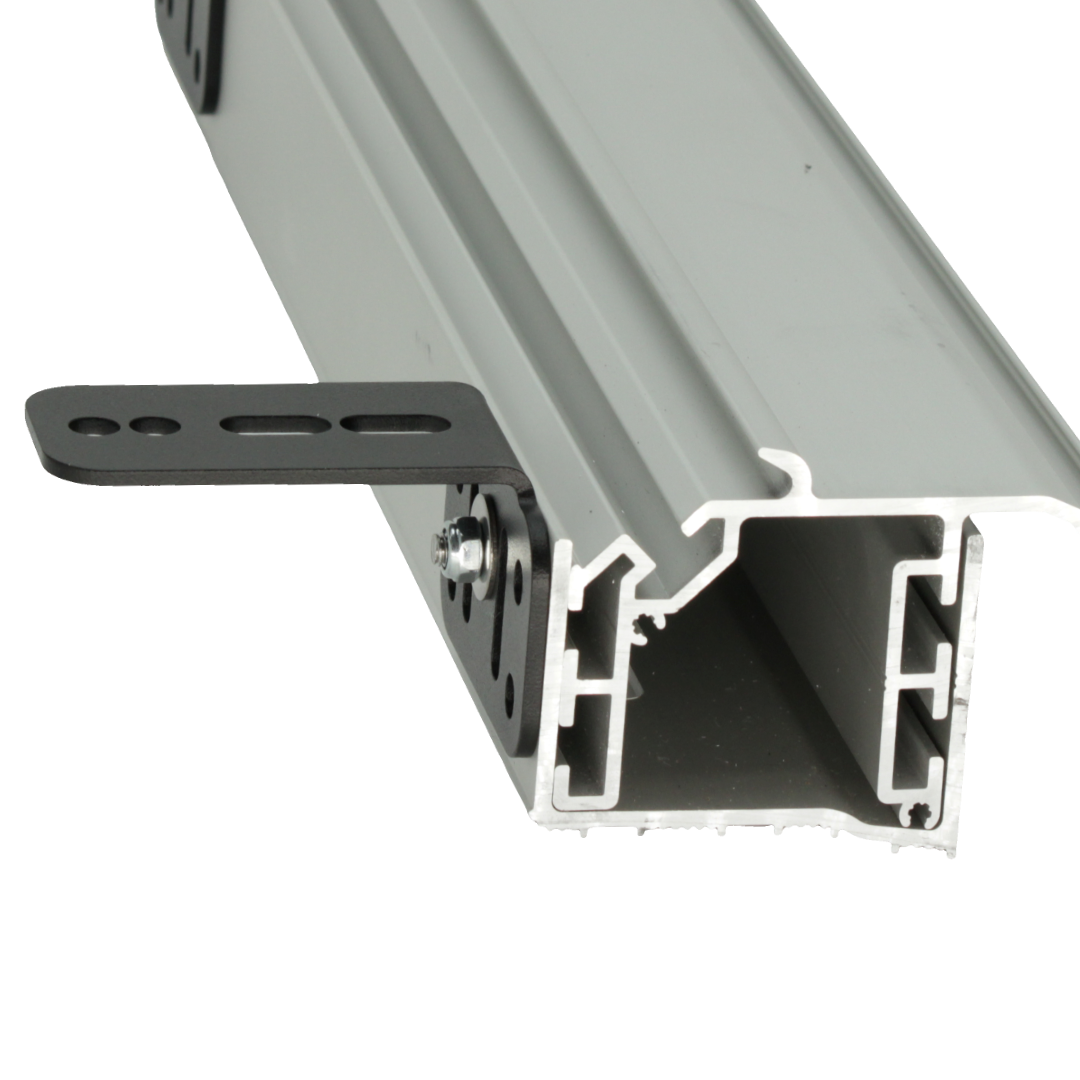

DeltaVan verstellbarer Dachträger Adapterwinkel für VW Crafter ab Bj. 2017  zur Montage unseres Auflagewinkels an dem Montagehalter von Thule (Art-Nr. 301768 und 301771) für die Markise Omnistor 6300 in allen Längen

• Zur Kombination mit unserem normalhohen Haltewinkel vorgesehen (Fahrerseitig unseren Crafter Haltewinkel, Beifahrerseitig diesen Winkel an den Markisenhalter)
• Haltewinkel und Verschraubung aus rostfreiem Edelstahl V2A / A2
• Winkel schwarz matt pulverbeschichtet

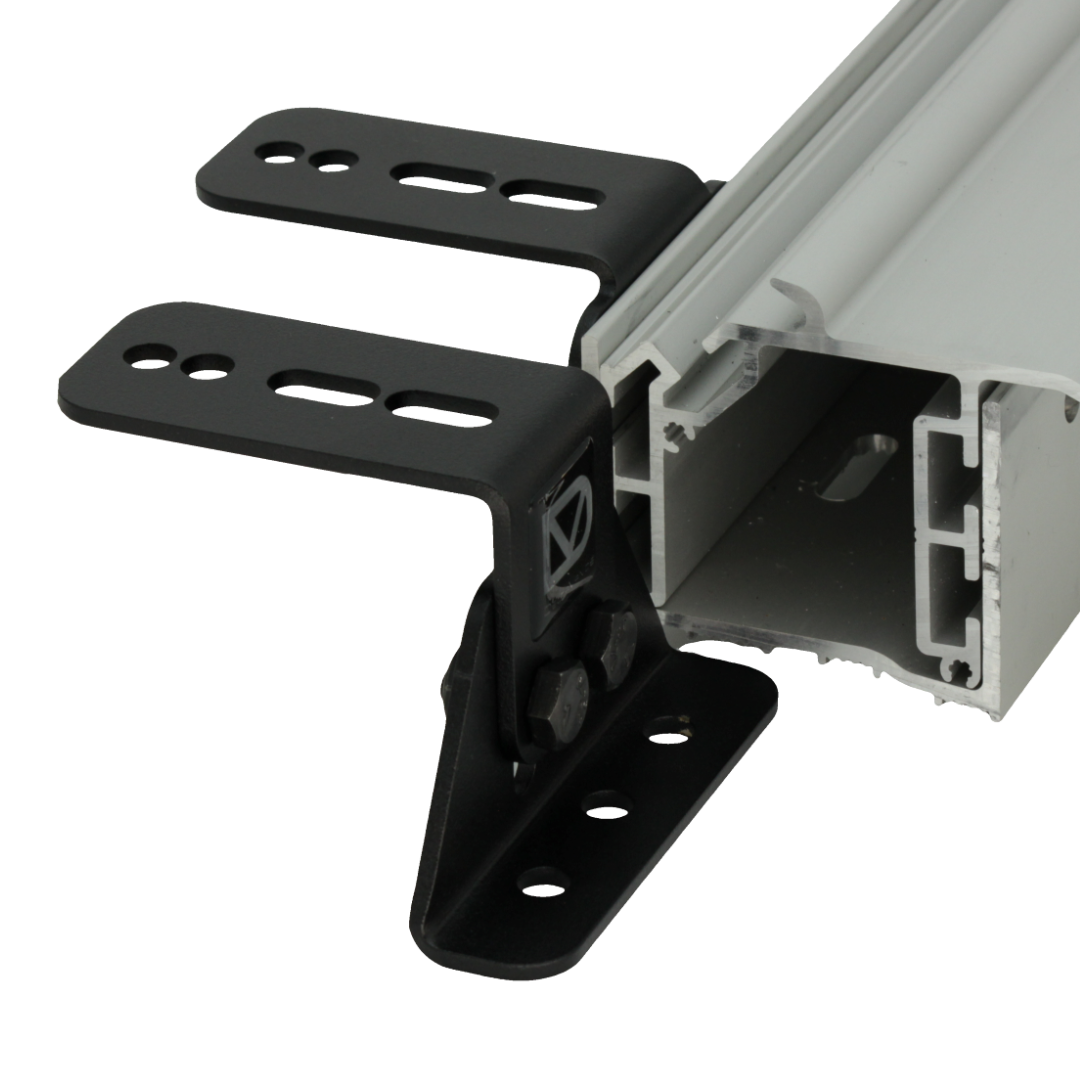

• Fixe Höhe, die Höhe ist passend zu unserem Haltewinkel gewählt und ermöglicht eine in der Lage der Markise fluchtende Montage eines Längsträgers. Auf der Fahrerseite reicht der Verstellbereich für eine höhengleiche Montage aus.

Lieferumfang: 1 Adapterwinkel + 1 Schlossschraube M6x20 A2

Hinweis: Der Haltewinkel ist so konzipiert das vorne und hinten im Abstand von 50mm eine zweite Schraube gebohrt werden kann und so die Kraftübertragung verbessert wird. Wir liefern pauschal pro bestelltem Winkel eine Schlossschraube zum Austausch mit, da die originalen Schrauben zu kurz sind. Werden 5 oder 6 Winkel auf einmal bestellt auch automatisch 6 oder 8 Schrauben und natürlich auch Mutter und Scheibe dazu. Werden aber nur 4 Winkel bestellt und dennoch eine zusätzliche Schlossschraube benötigt schreib das bitte kurz in die Anmerkung beim Bezahlen, dann legen wir die dazu, das ist kein Problem.

Anleitung:

Bitte lies diese Anleitung/die Hinweise aufmerksam, diese ist eine Ergänzung der Originalanleitung von Thule zum Adapter 301768 und referiert in vielen Punkten. Die Thule-Anleitung findet man schnell Online bei den bekannten Händlern, einfach in einer Suchmaschine nach der Nummer 301768 suchen, die Anleitung ist in den meisten Angeboten hinterlegt.

1. Die Fahrzeuglänge ist unwichtig, die Halter werden bei allen 3 Längen identisch montiert, nur die Markisenlänge unterscheidet sich. Das geht auf Seite 3 der Originalanleitung gut hervor, hier sieht man, das die Längenänderung nur durch das gerade Mittelstück generiert wird, Vorder und Hinterwagen bleiben gleich, dadurch auch die Neigungen und Höhenunterschiede.
2. Für Fixpunkte zwischen den Markisenadaptern kann einfach ein verstellbarer, normalhoher Winkel wie Fahrerseitig verwendet werden, einzig das Winkelunterteil wird nach innen gedreht, sodass der Winkel nicht mit der Markise kollidiert.
3. Die Original verwendeten Hammerkopfschrauben haben 16mm Länge und müssen gegen die von uns mitgelieferten 20mm langen ausgetauscht werden, ansonsten reicht das verbleibende Gewinde nicht aus um eine sichere Montage zu gewährleisten. Dazu muss die Markise nicht unbedingt vollständig demontiert sondern nur gelockert werden, man kann die Halter vor und zurückschieben, aber es bleibt ein Gefummel wenn die Markise bereits montiert ist.
4. Die Markise wird vollständig nach Thule-Anleitung montiert, uns interessiert besonders das Kapitel 6 ab Seite 7: Hier sieht man, wie Thule über die verschiedenen Bohrungen in den Blechen, die auf das Fahrzeug montiert werden die Höhen ausgleicht. Für jeden Punkt hat unser Winkel eine passende Bohrung, ausgeführt als minimales Langloch um den Winkel auch bei eventuellen Ungenauigkeiten beim Bohren gerade ausrichten zu können.
5. Ich gehe auf jeden Schraubenpunkt näher ein, dazu bitte Seite 8 der Thule-Anleitung beachten, es geht von Links nach Rechts, beim Fahrzeug von hinten nach vorn, Back links ist Punkt 1, Front rechts ist Punkt 6:
   Punkt 1: Dieser Punkt liegt am Heck des Fahrzeuges, hierfür sind die Schraubenlöcher mit der Nummer 2 unseres Winkels gedacht. Hier kann in Fahrtrichtung 50mm nach vorne eine zweite Schraube in den Markisenadapter gebohrt werden um die Stabilität des Haltepunktes zu erhöhen.
   Punkt 2-5: Diese Punkte werden alle einfach mittig mit der Schraubenloch Nummer 3 unseres Winkels verschraubt
   Punkt 6: Dieser Punkt liegt vorne am Fahrzeug und wird mit der Schraubenlochposition 1 verschraubt. Auch hier kann eine zusätzliche Schraube zur Stabilitätserhöhung nachträglich in den Markisenadapter gebohrt werden, diesmal allerdings in Fahrtrichtung nach hinten.
6. So montiert liegen alle Oberteile nun auf der gleichen Höhenachse wie die Markise und es können Querträger oder auch ein Längsträger montiert werden. Es können zusätzliche Winkel zwischen den Markisenhaltern montiert werden um die Tragfähigkeit zu erhöhen und es müssen nicht alle Markisenpunkte verwendet werden. Gegenüber kommen unsere normalhohen Winkel zum Einsatz, der Höhenverstellbereich lässt ein gleichhohes Einstellen zu. Am Endabschluss der Markise (den beiden etwa 5cm kurzen Profilstücke) darf kein Markisenadapter montiert werden!
