MERCEDES VITO Montagewinkel für Dachträger

Bewertet mit 3.00 von 5, basierend auf 1 Kundenbewertung
(1 Kundenbewertung)

ab 22,90  / Stück

Lieferung: 2-3 Werktage

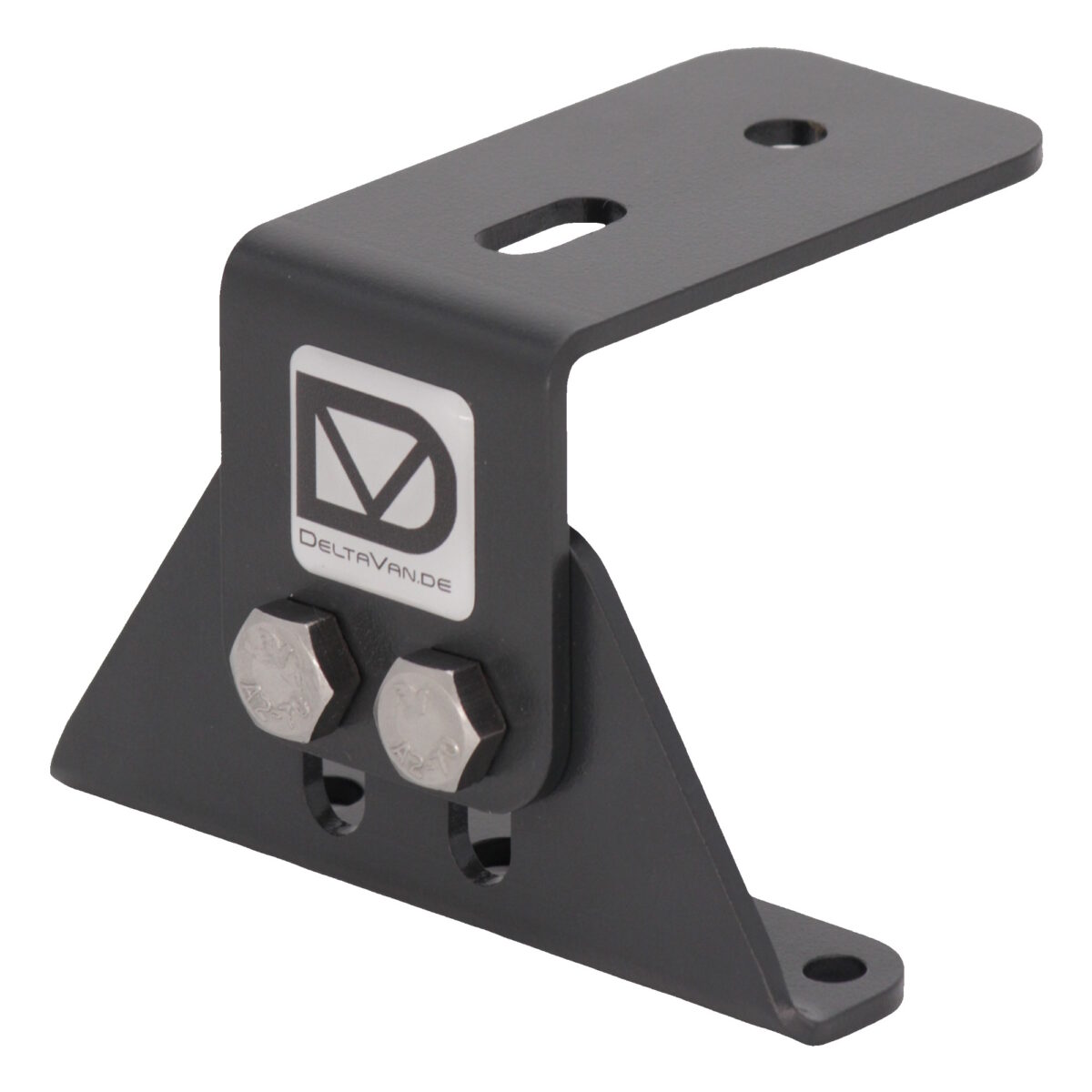

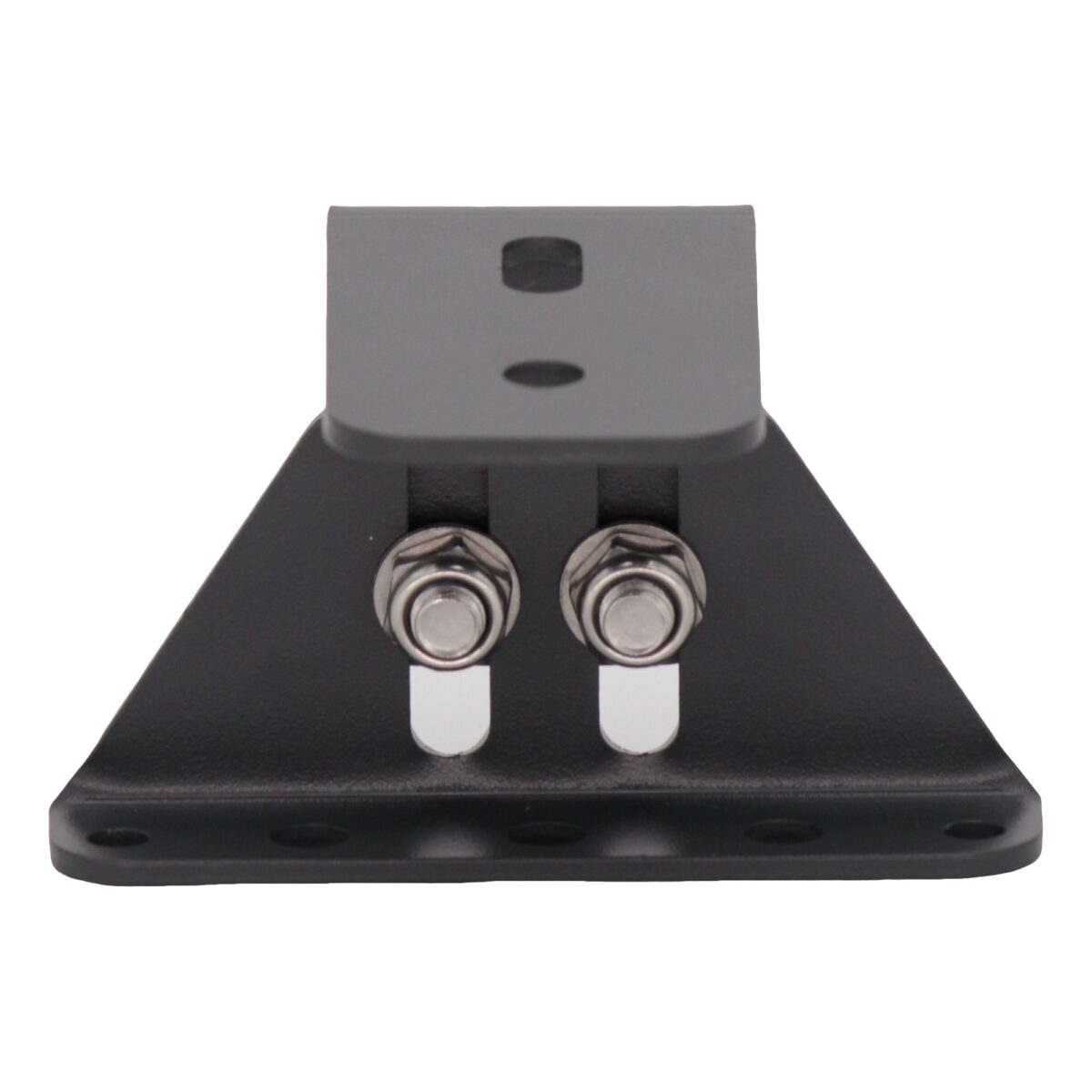

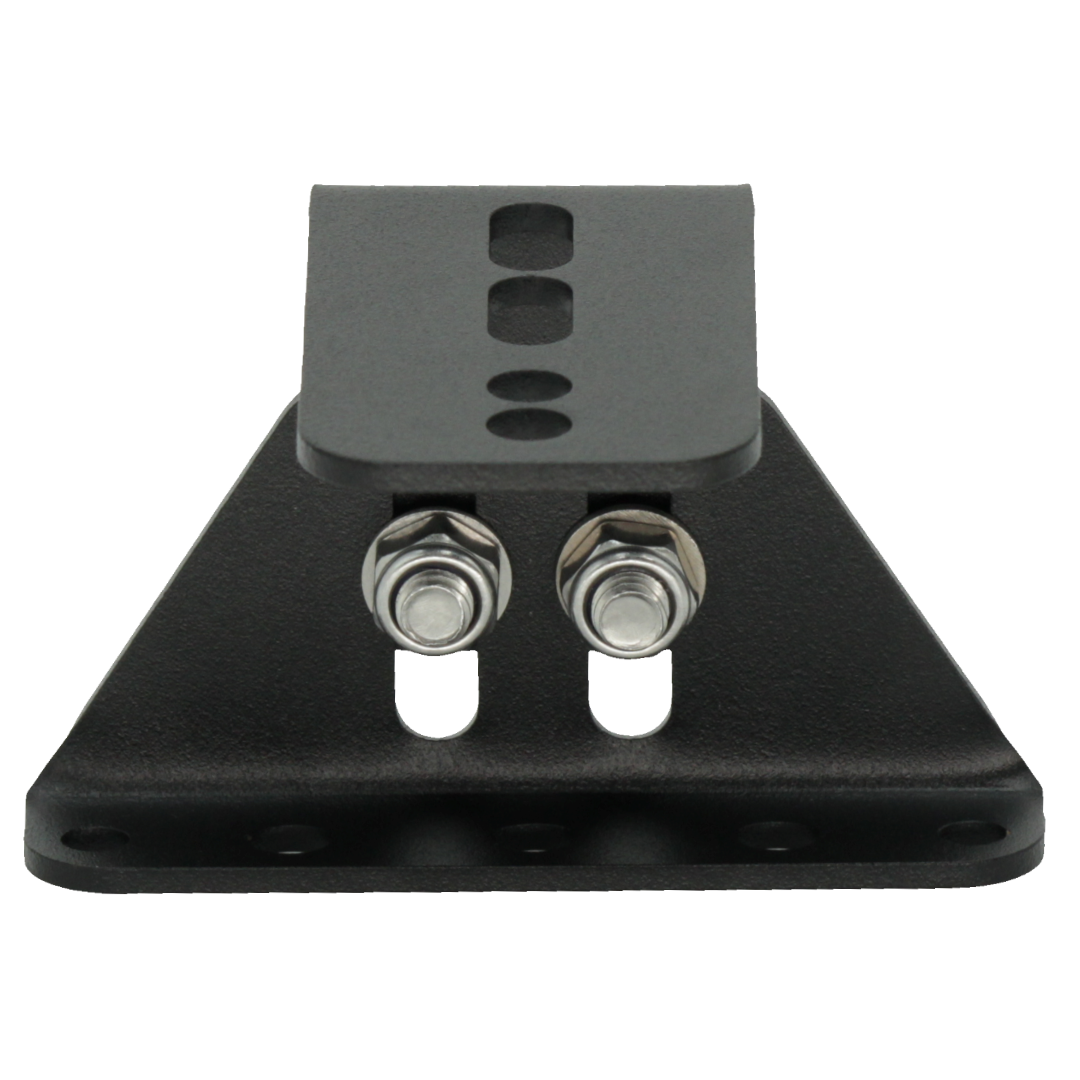

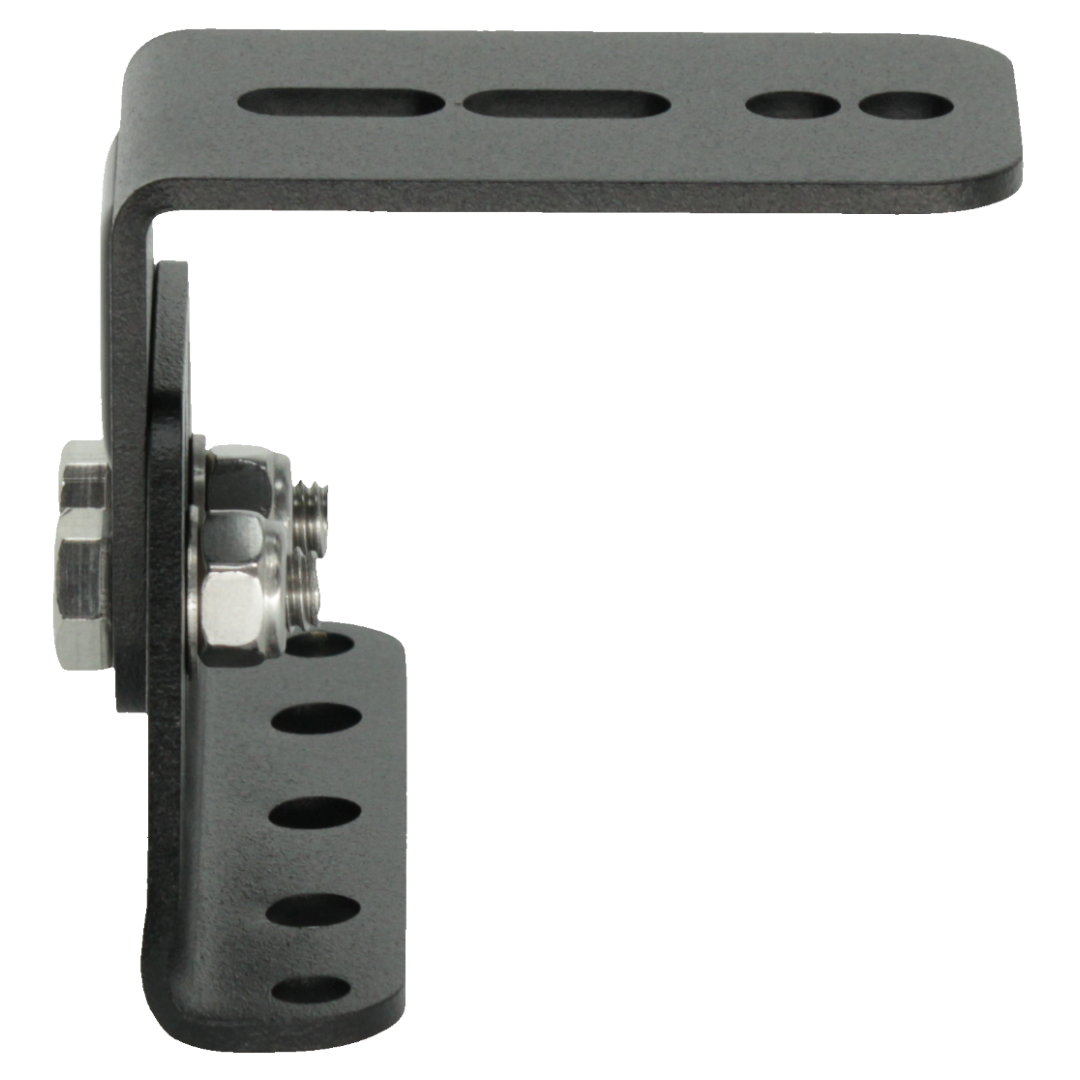

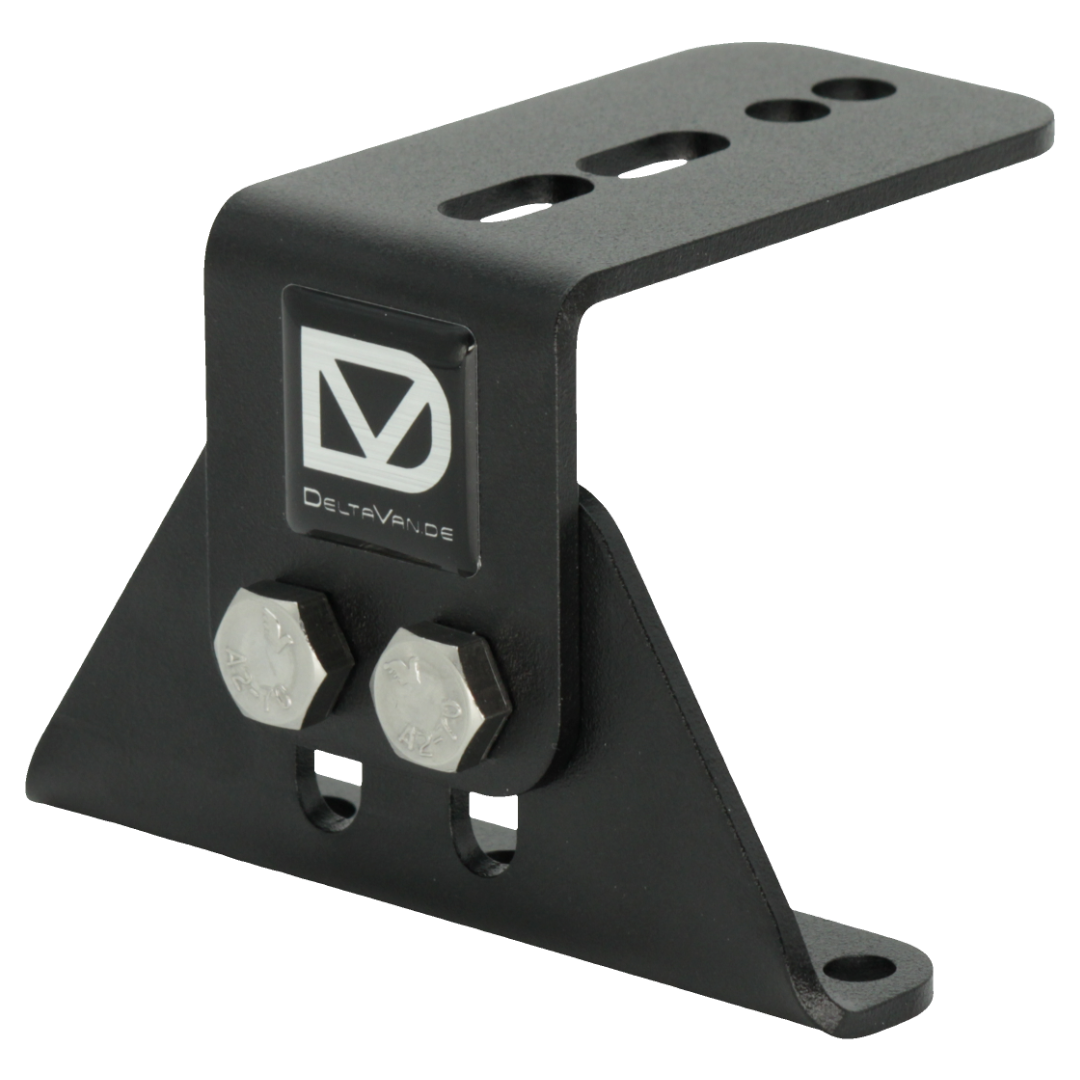

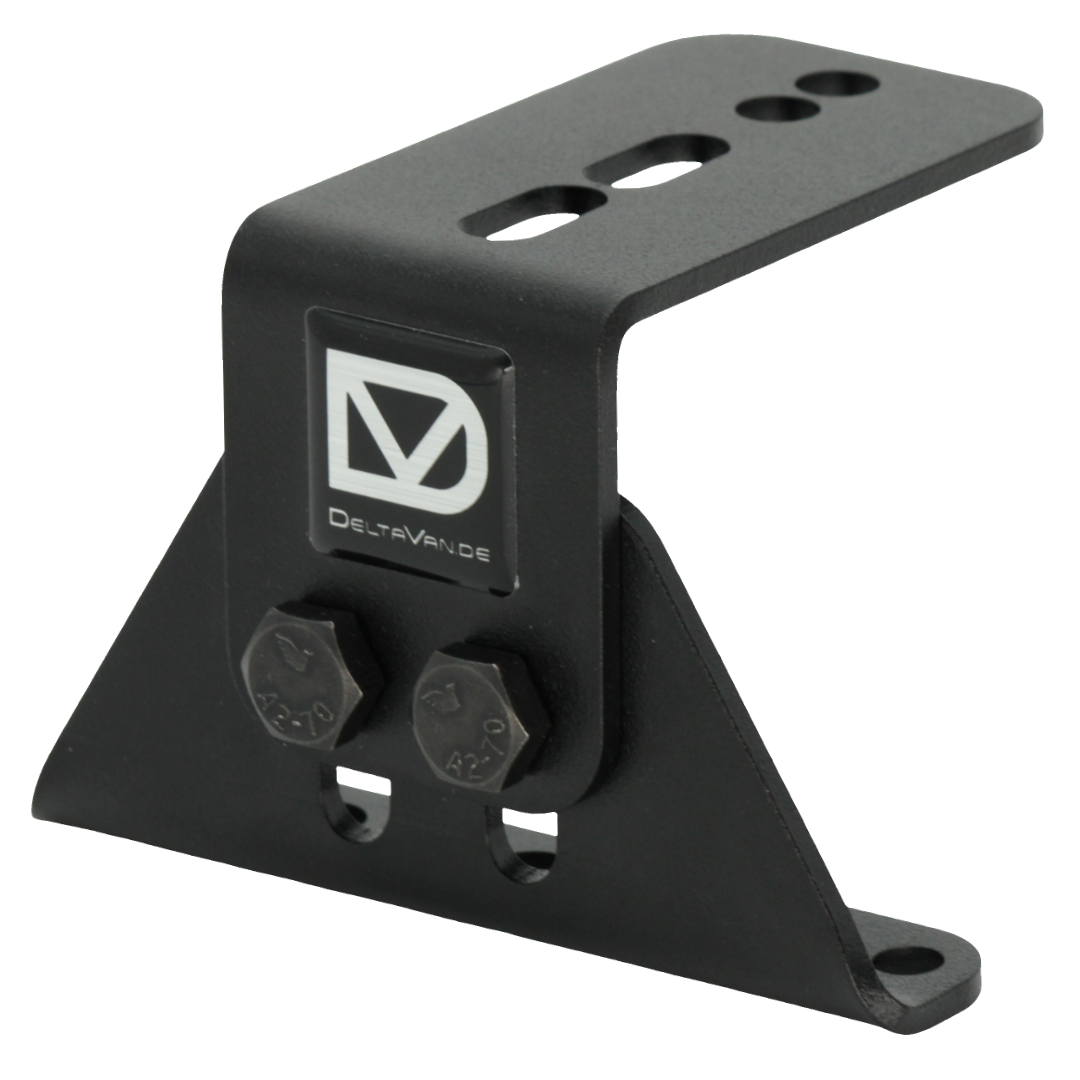

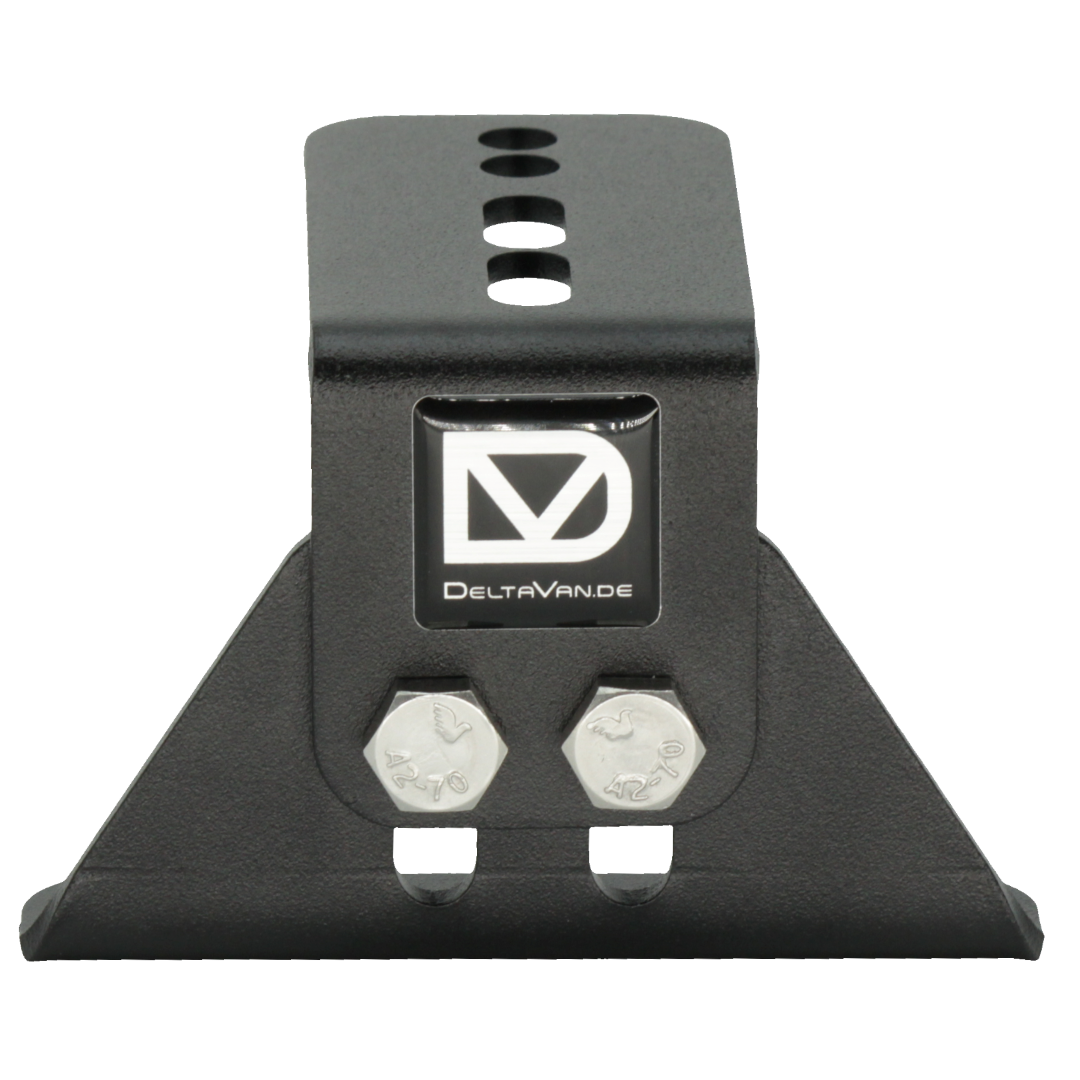

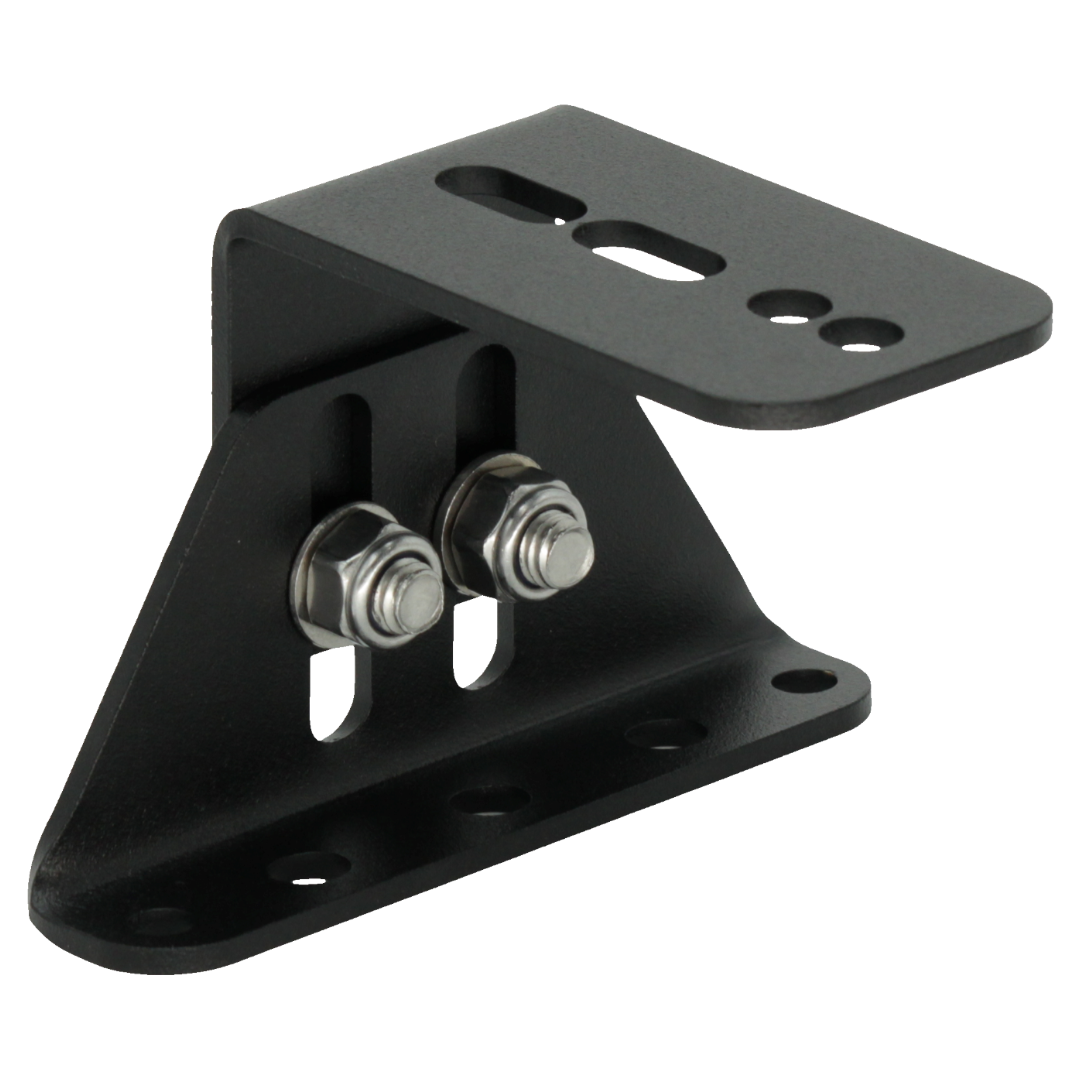

DeltaVan verstellbarer Dachträger Winkel für Mercedes Vito und V-Klasse (Bj. ab 2003, Baureihe 639 und 447)

  • Kann auf den originalen Montagepunkten (Fixpunkten) des Daches montiert werden
  • Haltewinkel und Verschraubung aus rostfreiem Edelstahl V2A / A2
  • Blechstärke 3mm, das Unterteil passend zur Dachschräge, das Oberteil 90° Grad gebogen
  • Winkel anthrazit matt pulverbeschichtet
  • Höhenverstellbar, Höhe 55-85mm (Version +40mm: 95-125mm)
  • Gleicht die Dachwölbung sowohl längs als quer perfekt aus und ermöglicht einen spannungsfreien Aufbau

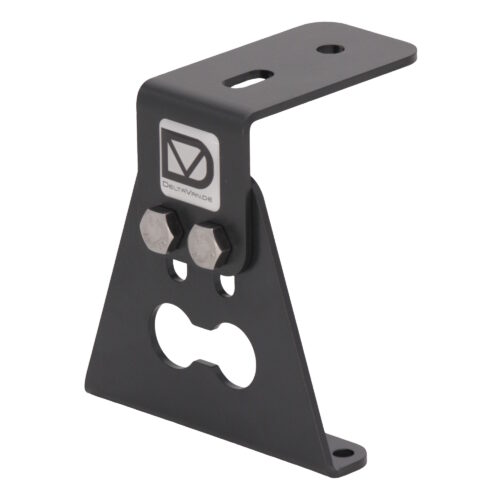

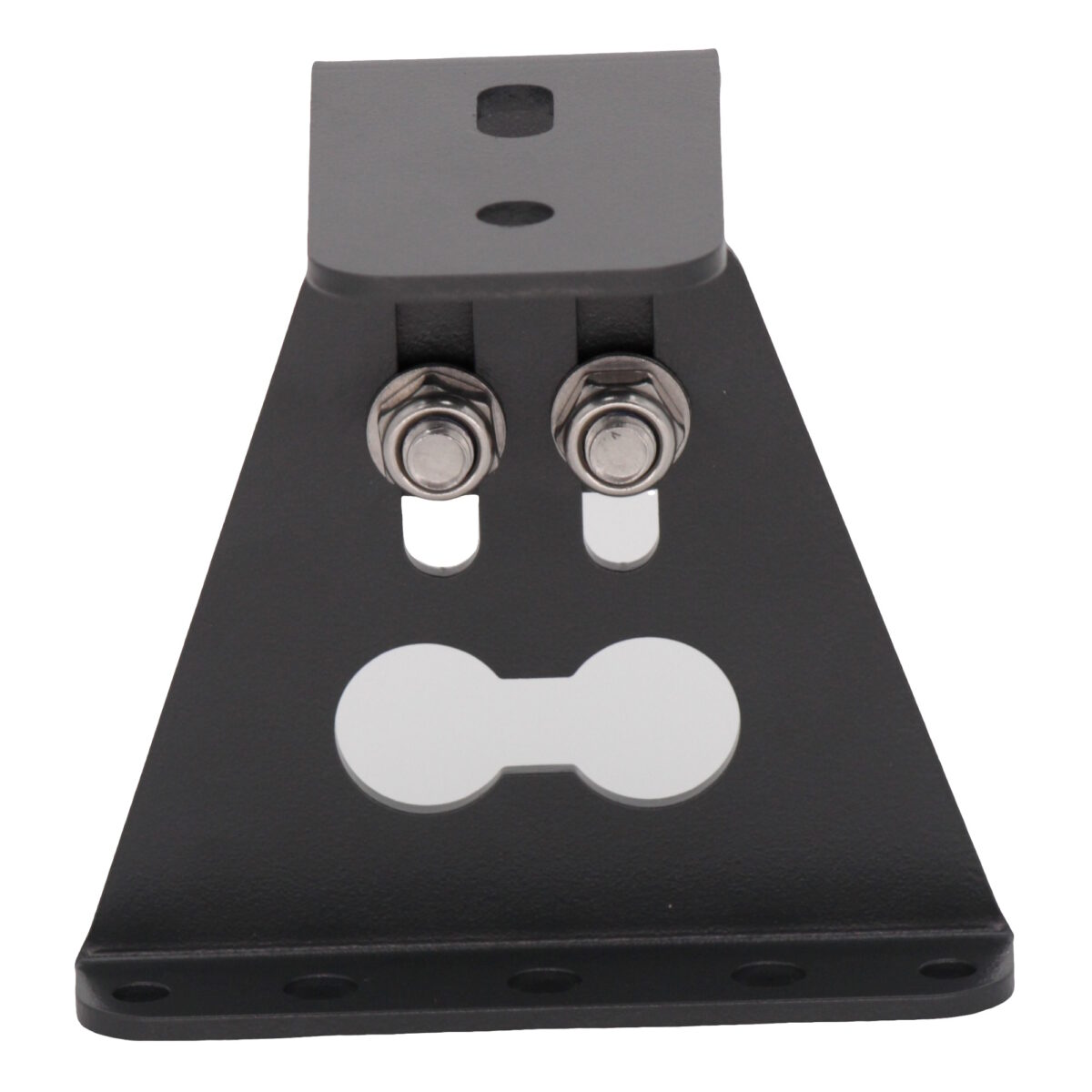

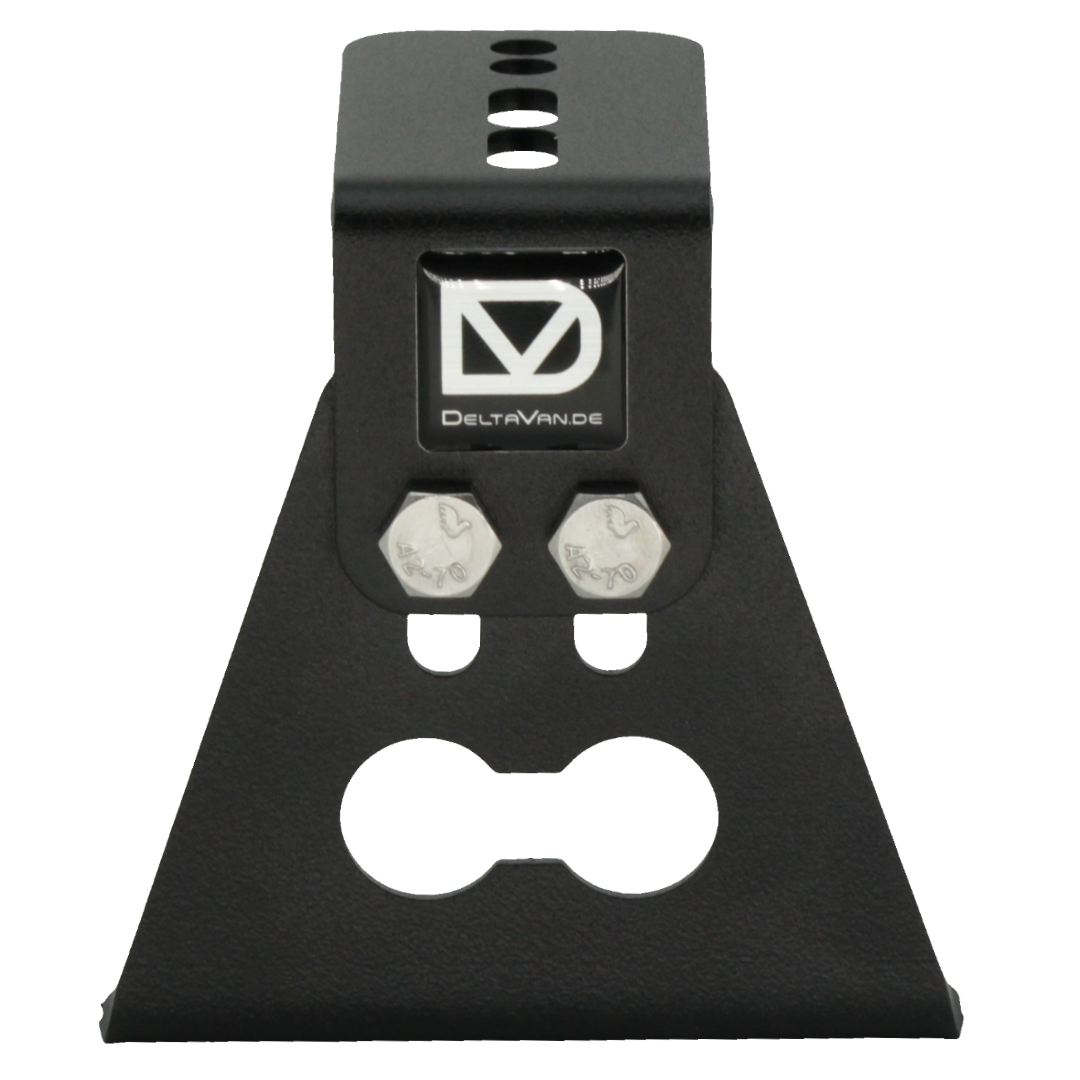

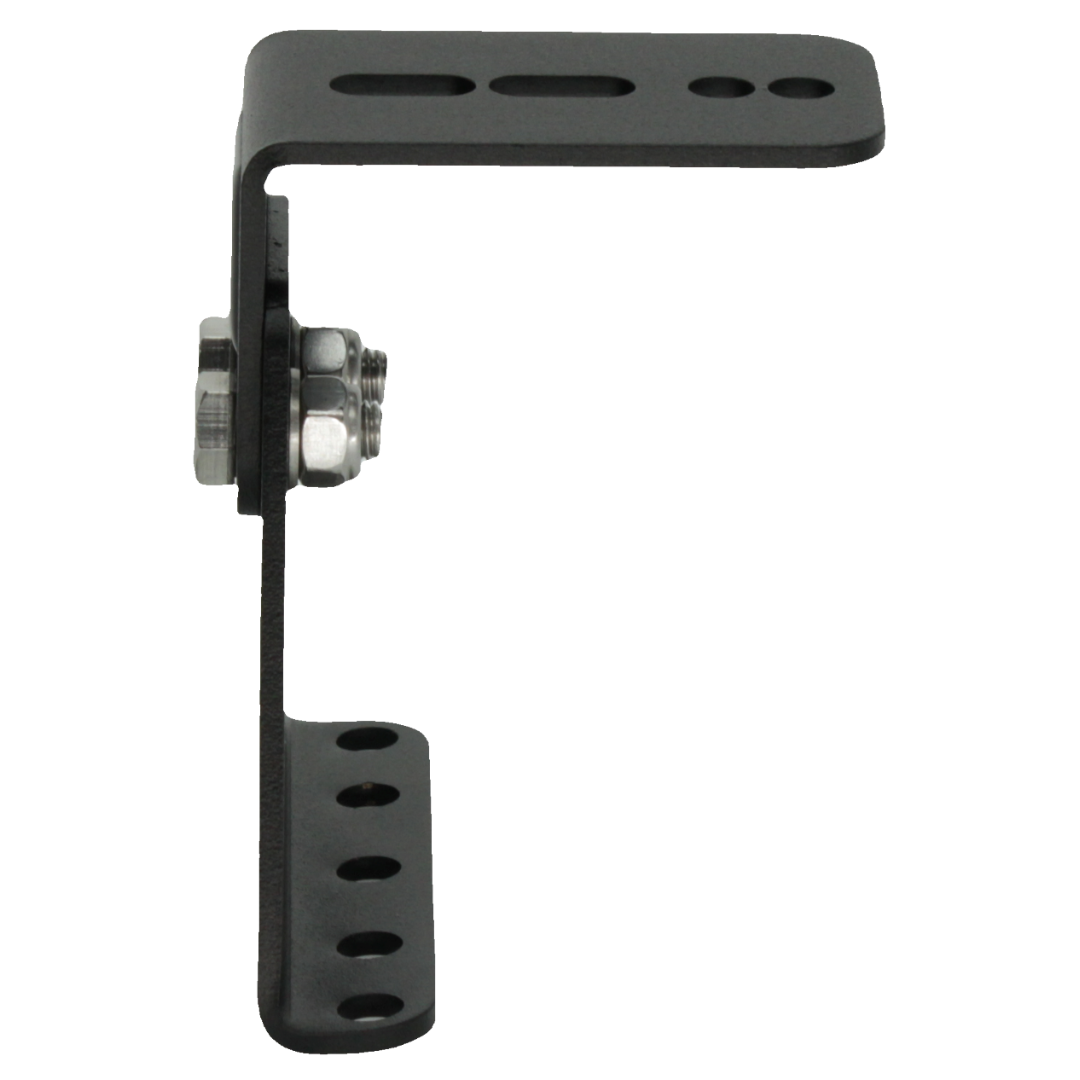

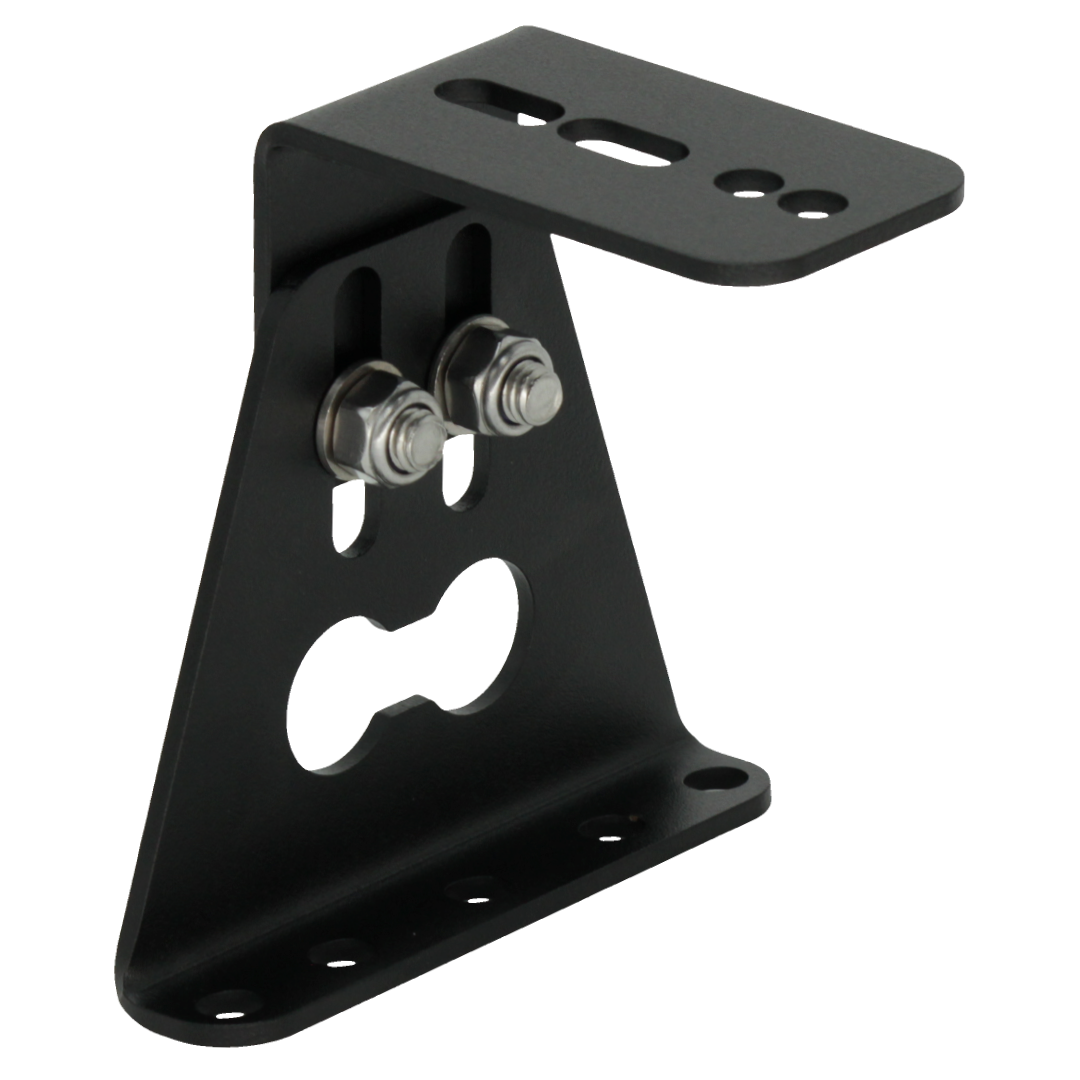

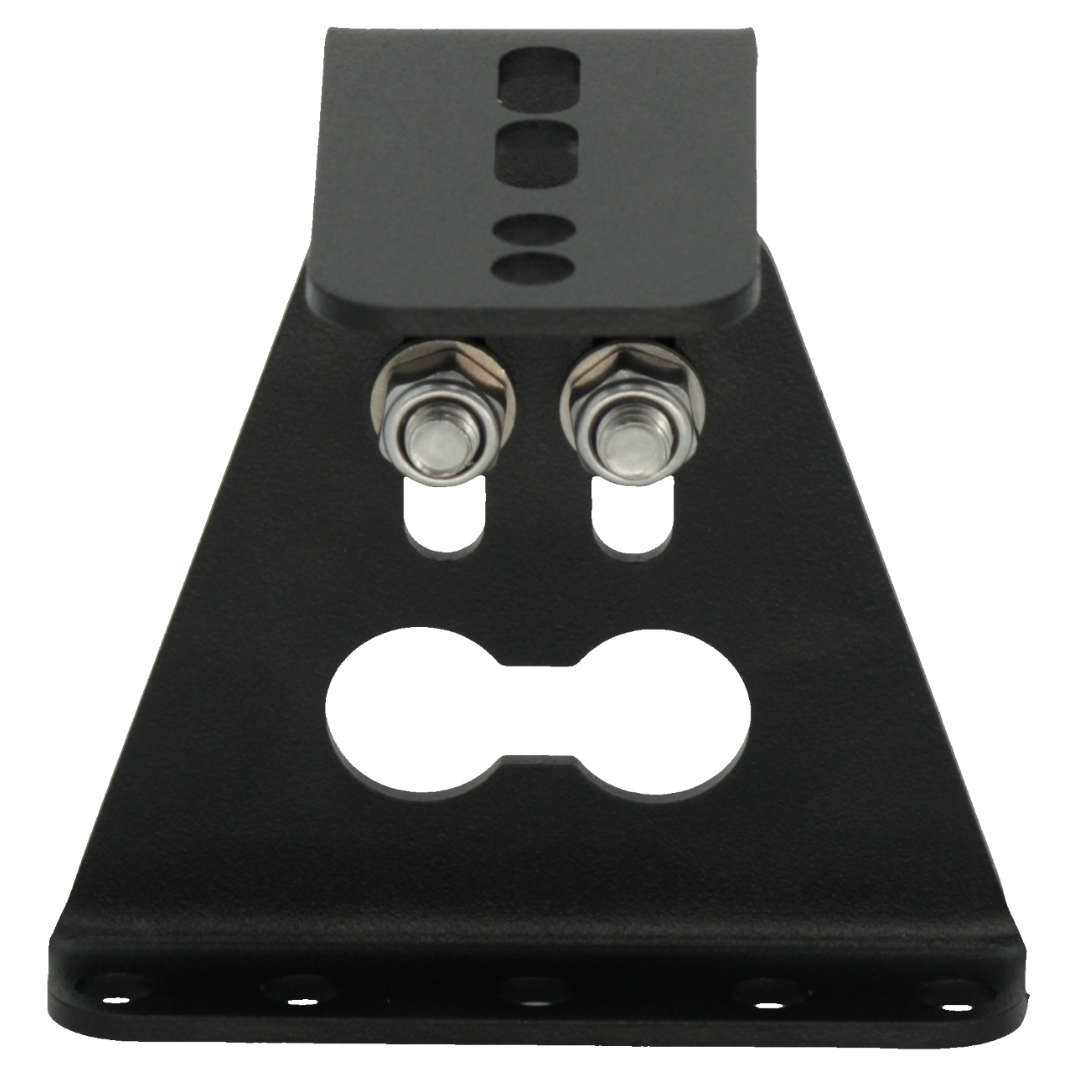

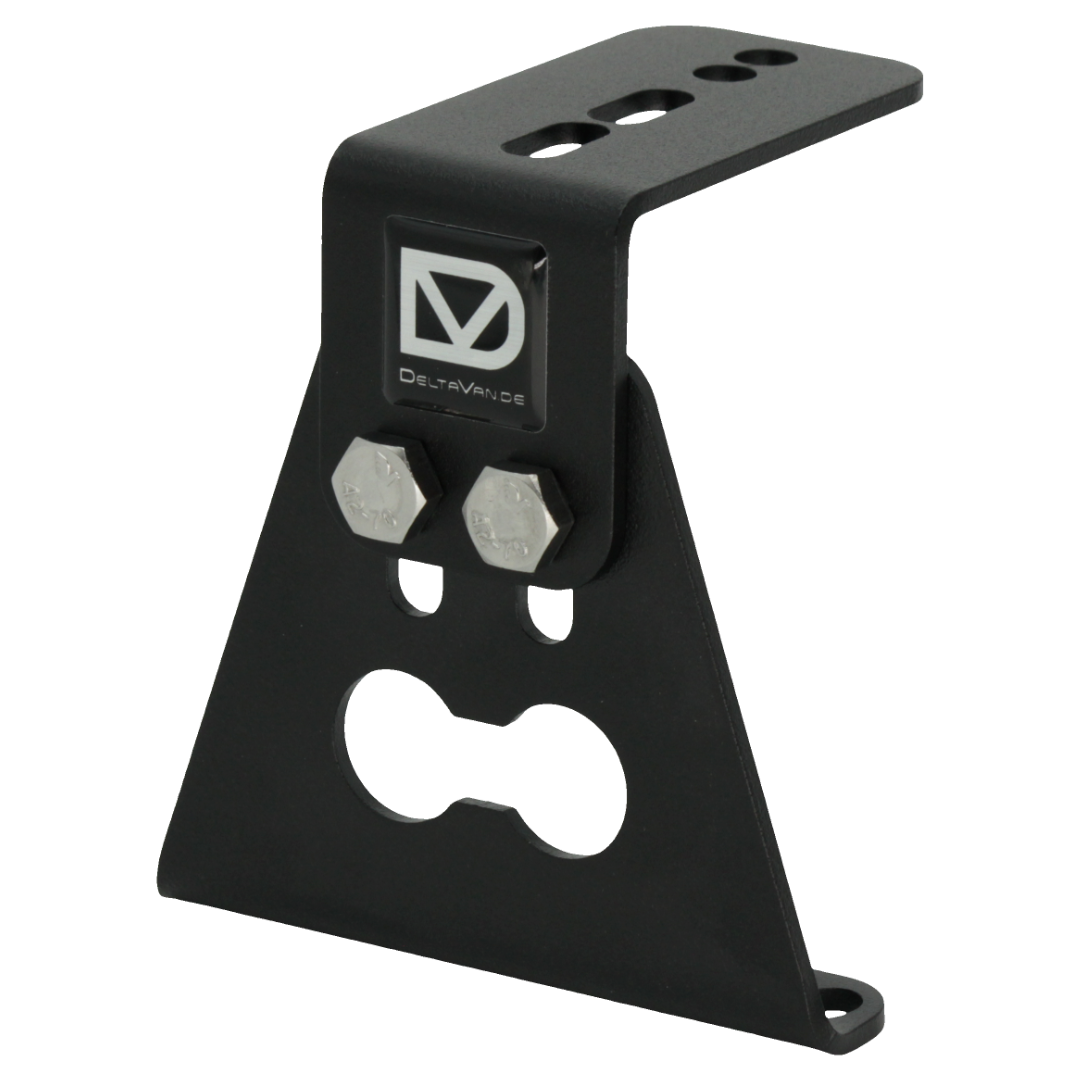

Für den vordersten und hintersten der 4 Fixpunkte ist eine um 4 cm höhere Version erhältlich, um die Längswölbung des Daches auszugleichen. Dies ermöglicht beispielsweise die perfekte waagerechte Montage eines Dachzelts. Eine leicht nach hinten geneigte, dachnahe Montage ist auch mit 6 niedrigen und nur 2 hohen Winkeln an der Vorderseite möglich.

Hinweis zum vordersten Fixpunkt: Bei einigen Fahrzeugen können die vorhandenen Lochabstände vom Bohrmaß unseres Winkels um bis zu 2 mm abweichen. Dies betrifft nur einzelne Fahrzeuge und liegt an Produktionstoleranzen bei Mercedes, die wir nicht vorhersagen können. Eine Lösung ist, die äußeren Löcher auf 8 mm aufzubohren. Da der Winkel aus Edelstahl besteht, besteht kein Risiko für Korrosion. Das Problem tritt ausschließlich am vordersten Montagepunkt an der Scheibe auf.

Montagezubehör:

Winkel ohne Zubehör: Du bekommst unseren Winkel wie auf den Fotos abgebildet mit Oberteil in Wunschbreite.

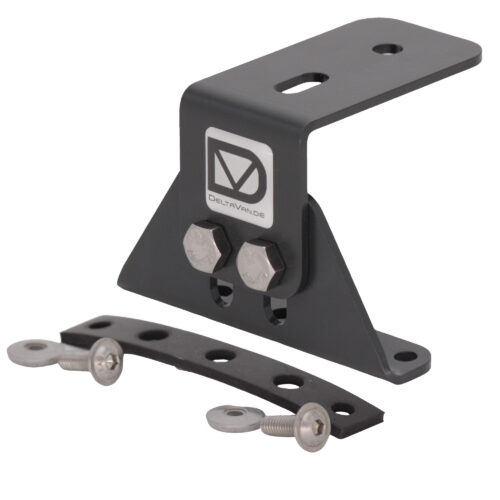

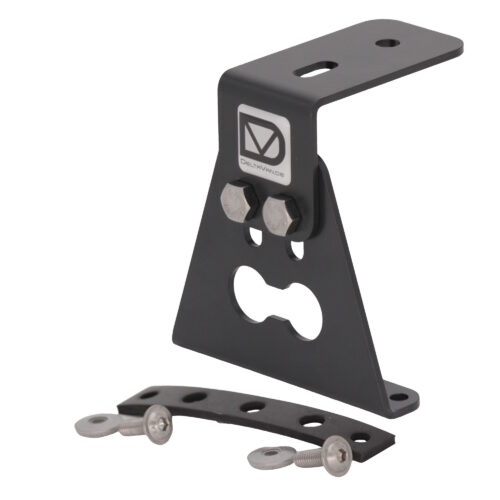

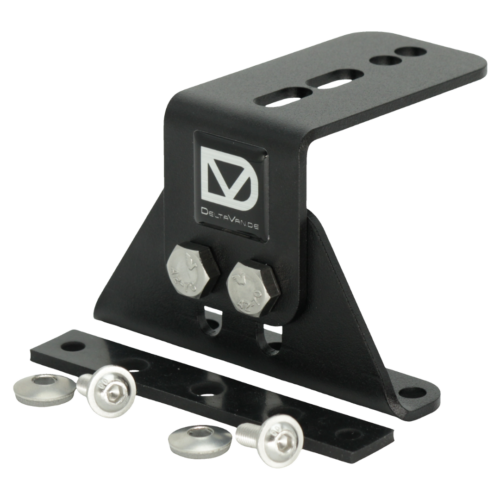

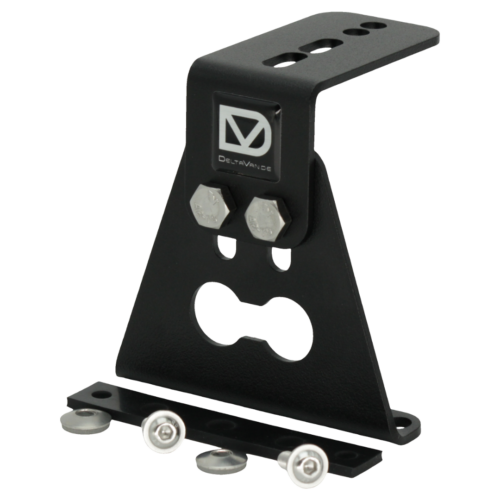

Set mit Gummiunterleger: Du erhältst passend zum Winkel Gummiunterleger und Schrauben um den Winkel direkt auf die Fixpunkte zu montieren.

Dachwölbung und Winkelhöhe:

Das Winkelunterteil ist in zwei Bauhöhen erhältlich, um die starke Längswölbung des Daches auszugleichen. Für eine waagerechte Montage, z. B. eines Dachzelts, wird am hintersten Fixpunkt die hohe Version benötigt, an den beiden mittleren Fixpunkten die normale. Nur so lässt sich ein waagerechter Aufbau über drei Fixpunkte realisieren.

Alternativ kann mit sechs normalhohen Winkeln montiert werden. In diesem Fall folgt der Träger der Dachlinie, wodurch der Aufbau bei waagrecht stehendem Fahrzeug hinten etwa 3 cm nach unten geneigt ist.

Eine waagerechte Montage mit acht Winkeln ist nur mit einer Kombination aus vier normalen und vier hohen Winkeln möglich. Ist keine waagerechte Ausrichtung erforderlich (z. B. für Solarpaneele), kann auch eine dachnahe Montage mit sechs niedrigen und zwei hohen Winkeln am vordersten Fixpunkt erfolgen.

Mengenrabatt:
ab 6: 1,00€
pro Stk / ab 8: 1,50€ pro Stk / ab 10: 2,00€ pro Stk
Der Rabatt wird automatisch im Warenkorb abgezogen.

Hinweiß zu Anzugsdrehmomenten: Bitte beachte diesen Beitrag zum Thema Drehmomente bei unseren Winkeln.

Außenecken, Eckwinkel, Längsverbinder, rutschhemmendes Gummiprofil und alles was du noch zu Deinem Dachrack brauchst findest du hier!

Unsere Winkel sind mit Oberteilen in verschiedenen Breiten erhältlich, damit sie optimal zu deinem Aluprofil passen. Dabei geht es weniger um die Tragfähigkeit – die ist bereits mit dem 30er Winkel mehr als ausreichend – sondern vielmehr um die perfekte Optik und Funktionalität. Optimal abgestimmt auf dein Profil
Unsere Winkel sind so gebohrt, dass du wahlweise Querprofile, Längsprofile oder eine Kombination aus beiden montieren kannst. Je nach Profildimension bieten wir folgende Breiten an: 30, 40 und 45 mm: Perfekt für die entsprechenden Profilgrößen. 60 mm: Ideal für liegende 30x60er Profile. 80 mm: Entwickelt für 40x80er Profile.

Unsere Empfehlung:

Wenn du dir unsicher bist, welches Oberteil am besten zu deinem Aufbau passt, wähle das 45er. Es ist unser meistbestelltes Modell und bietet eine harmonische Optik für die meisten Anwendungen.

Belastbarkeit unserer Winkel:

Vorwort: Der Winkel ist nicht das Nadelöhr bei deinem geplanten Dachträger. Wir fertigen die Winkel aus V2A Edelstahl, die Belastbarkeit ist theoretisch schon bei 2 Winkeln weit über 150 Kilo. Erstmal geht alles andere in die Knie. Aber:

Die Aufbaurichtlinie von Mercedes für den Vito besagt, man darf bei Normaldach mit 3 Querträgern / 6 Winkeln bis 150 Kilo Dachlast und bei Normaldach mit 2 Querträgern / 4 Winkeln bis 100 Kilo bei gleichmäßiger Lastverteilung fahren. Wohlgemerkt fahren. Es geht dabei um die dynamische Belastung der Fahrzeugkarosse, speziell bei scharfen Kurven, Ausweichmanövern und Vollbremsungen. Der vorderste Montagepunkt wird nicht näher definiert von Mercedes.

Im Stand geht es um die Tragfähigkeit der Winkel und der Fahrzeugkarosse, da kann man die zulässige Dachlast mit bis zu Faktor 2-3 berechnen.

Gewicht 0,28 kg
Oberteilbreite

30mm breit, 40mm breit, 45mm breit, 60mm breit, 80mm breit

Montagezubehör

Ohne Zubehör, Gummiunterlegerset, Airlinemontageset

Höhe Winkelunterteil

Normal, +40mm

Produktsicherheit

1 Bewertung für MERCEDES VITO Montagewinkel für Dachträger

  1. Bewertet mit 3 von 5

    Robin Lenk

    Top Materialqualität. Leider musste ich aber feststellen, dass ich das hohe Winkelunterteil (+40mm) leider nicht an den vorderen Punkten meines Vitos montiert bekomme. Der Lochabstand ist einfach zu klein.

    Verifizierter Kauf. Mehr Informationen

    • AlexSelmer

      Vielen Dank für deine Rezension, das Problem mit dem vordersten Montagepunkt tritt leider manchmal auf, da hat Mercedes leider ziemlich große Fertigungstoleranzen. Im Zweifel kann man das Loch einfach auf 7,5mm Aufbohren, dann hats bisher eigentlich immer gepasst. Zukünftig werden wir den Winkel mit mehr Montagespielraum fertigen.
