PV Modul Montagewinkel flächenbündig

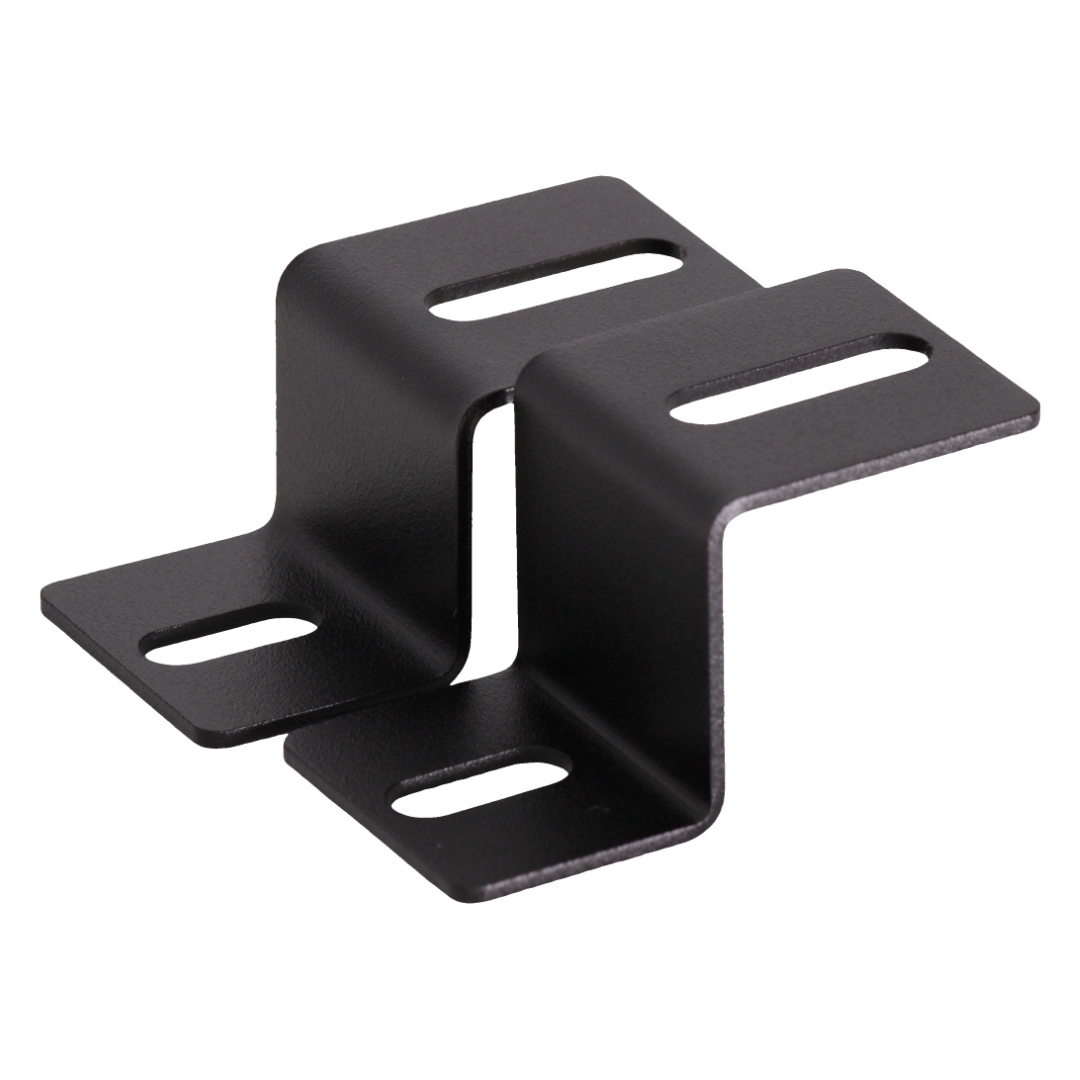

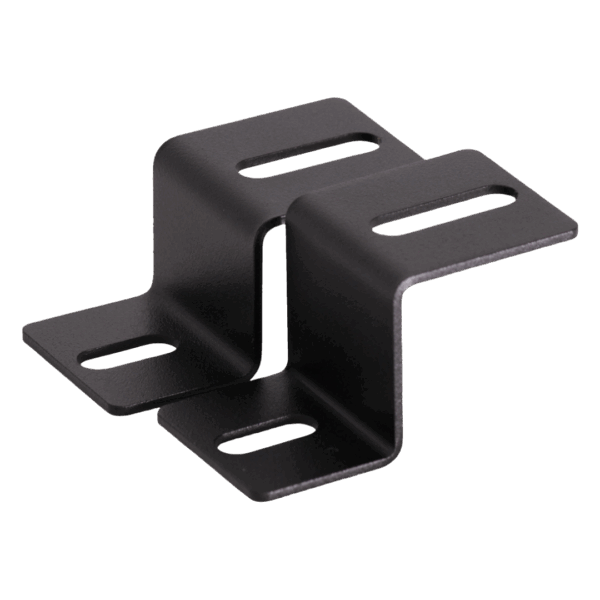

Schwarz pulverbeschichteter Z-Winkel zur flächenbündigen Montage von PV Paneelen im Dachrackaufbau

• Für Module mit Rahmenhöhen von 30 oder 35mm
• Aus Edelstahl V2a, schwarz Pulverbeschichtet, 2mm Materialstärke

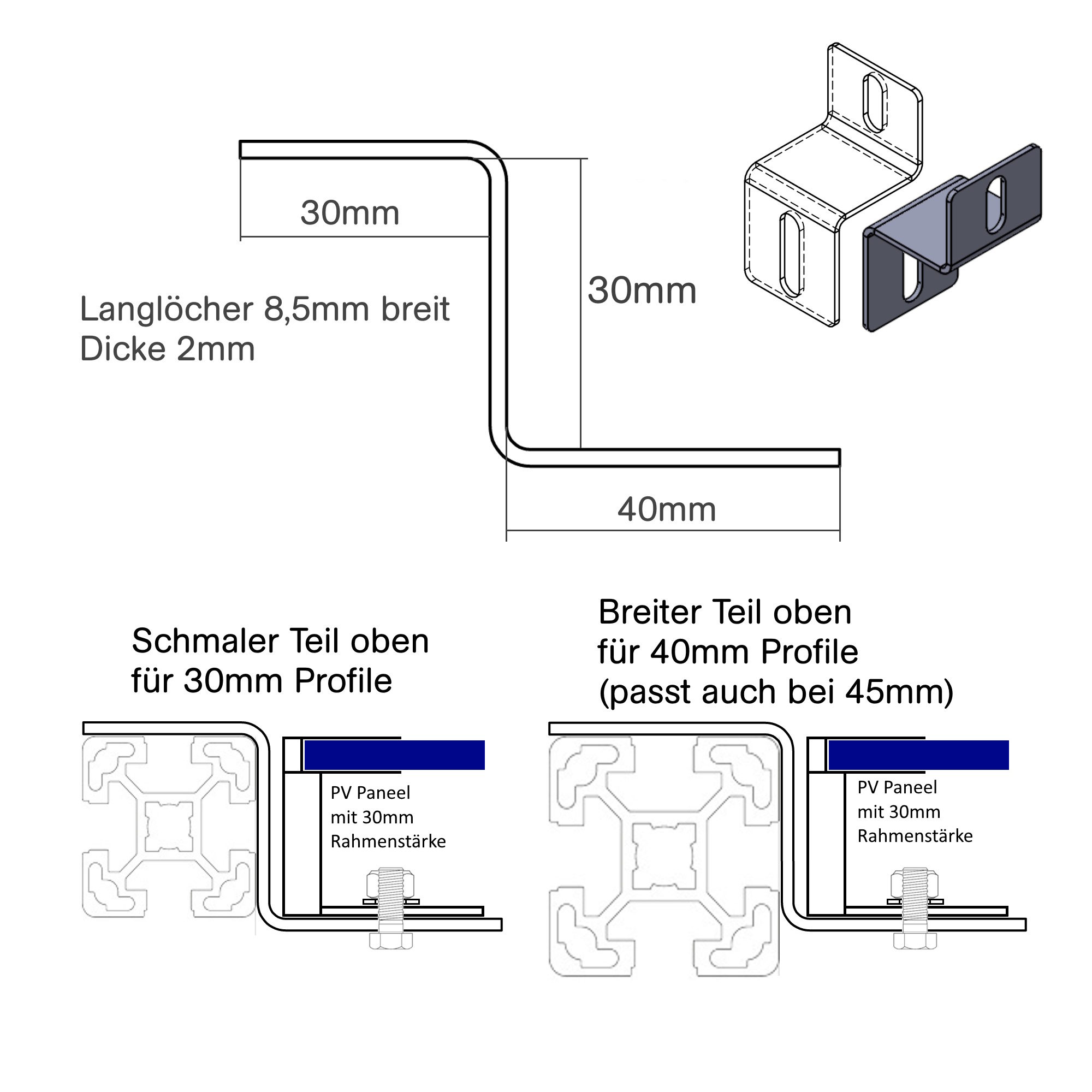

• Für alle gängigen Profildimensionen passend (30×30, 40×40 und 45x45mm)
• Dank Langlöchern für (wahrscheinlich) alle PV Module passend
• Dank Langloch auch bis zu 10mm lichter Abstand zwischen Profil und Paneel möglich für Schraubenköpfe oder ähnliches
• Maximal lichter Abstand von Schraubenmitte (M8) zu Winkelflanke 33mm bzw. 23mm, maximaler Mittenversatz beider Schrauben beim M8 = 58mm

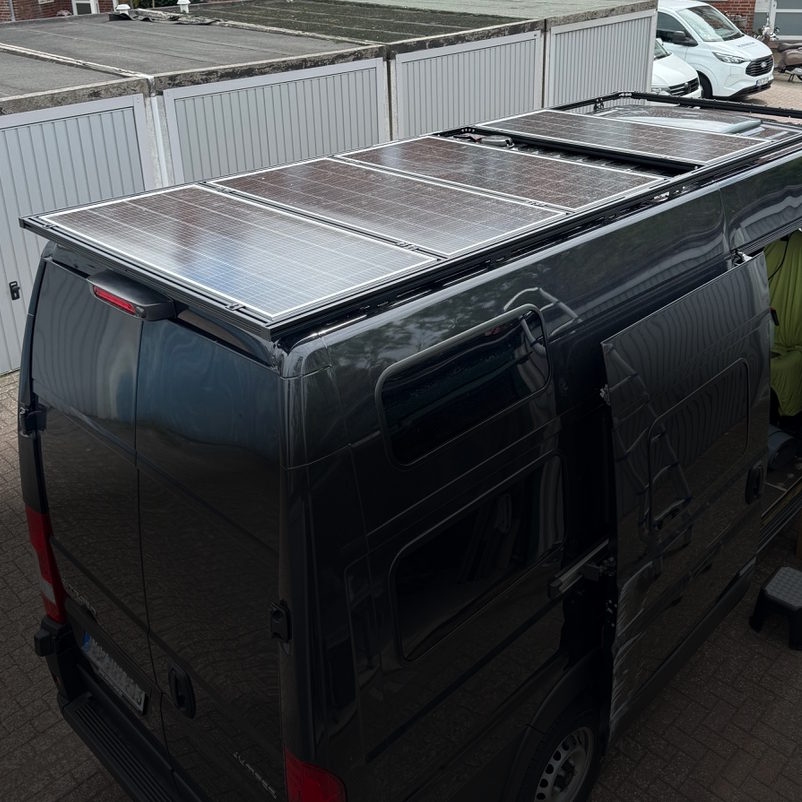

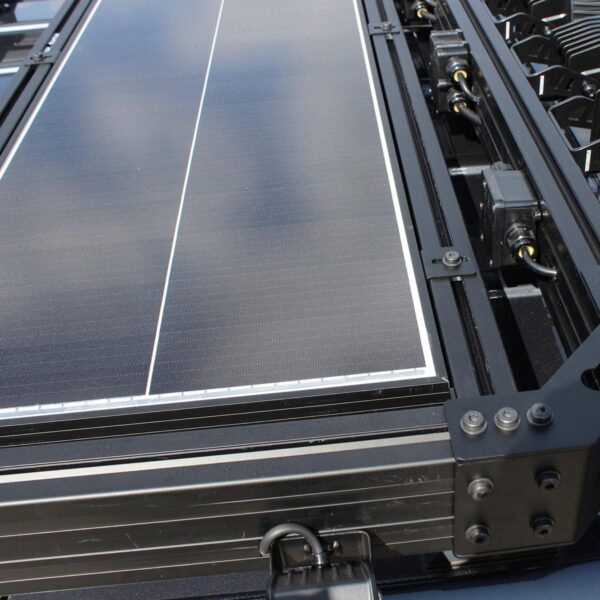

Die Modulhalter werden zwischen 2 passend parallel montierten Quer oder Längsträgern im Dachrack eingebaut.

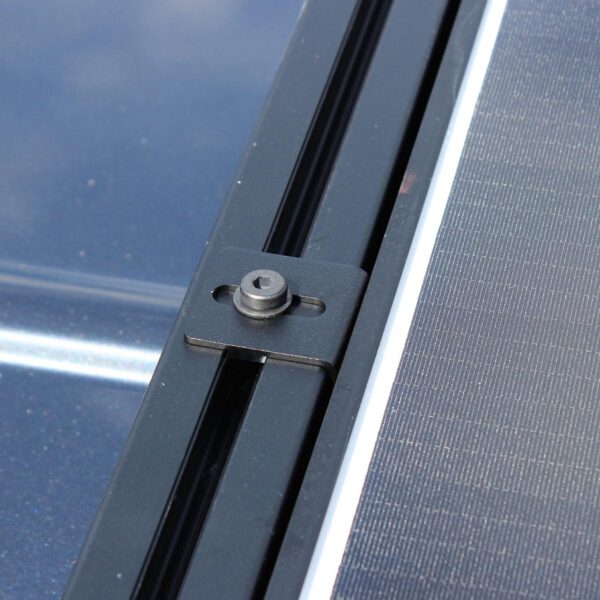

Montage: Der Modulhalter wird am PV Modul verschraubt, dann wird das Modul in die Rahmenkonstruktion eingelegt und von oben mit dem Aluprofil verschraubt.
So bleibt das Modul auch zukünftig einfach demontierbar wenn man mal unter das Paneel muss.

Durch bis zu 10mm möglichem Abstand zwischen Modul und Aluprofil bleibt genug Platz um einen Eckwinkel zu verbauen (3mm Eckwinkel + 7mm Schraubenkopf inkl. Beilagscheibe)

Lieferumfang: 1 PV Modulwinkel mit Schraubenset zur Montage am PV Modul ohne Nutenstein!

Nutensteine findest du hier: Nutensteine 8er/10er Nut

Hinweis beim Bohren/Tipp: Ab einer Modullänge von 110cm empfehlen wir 3 Winkel pro Längsseite um eine stabile Befestigung zu erreichen. Dabei muss wahrscheinlich mittig das vorhandene Loch im Paneel aufgebohrt werden. Nutze hierfür bitte einen Stufenbohrer und keinen Spiralbohrer. Ein Sprialbohrer zieht sich beim Durchbohren unkontrollierbar ins Material und das PV-Paneel kann dadurch beschädigt werden.
