Nutensteine für Aluprofile

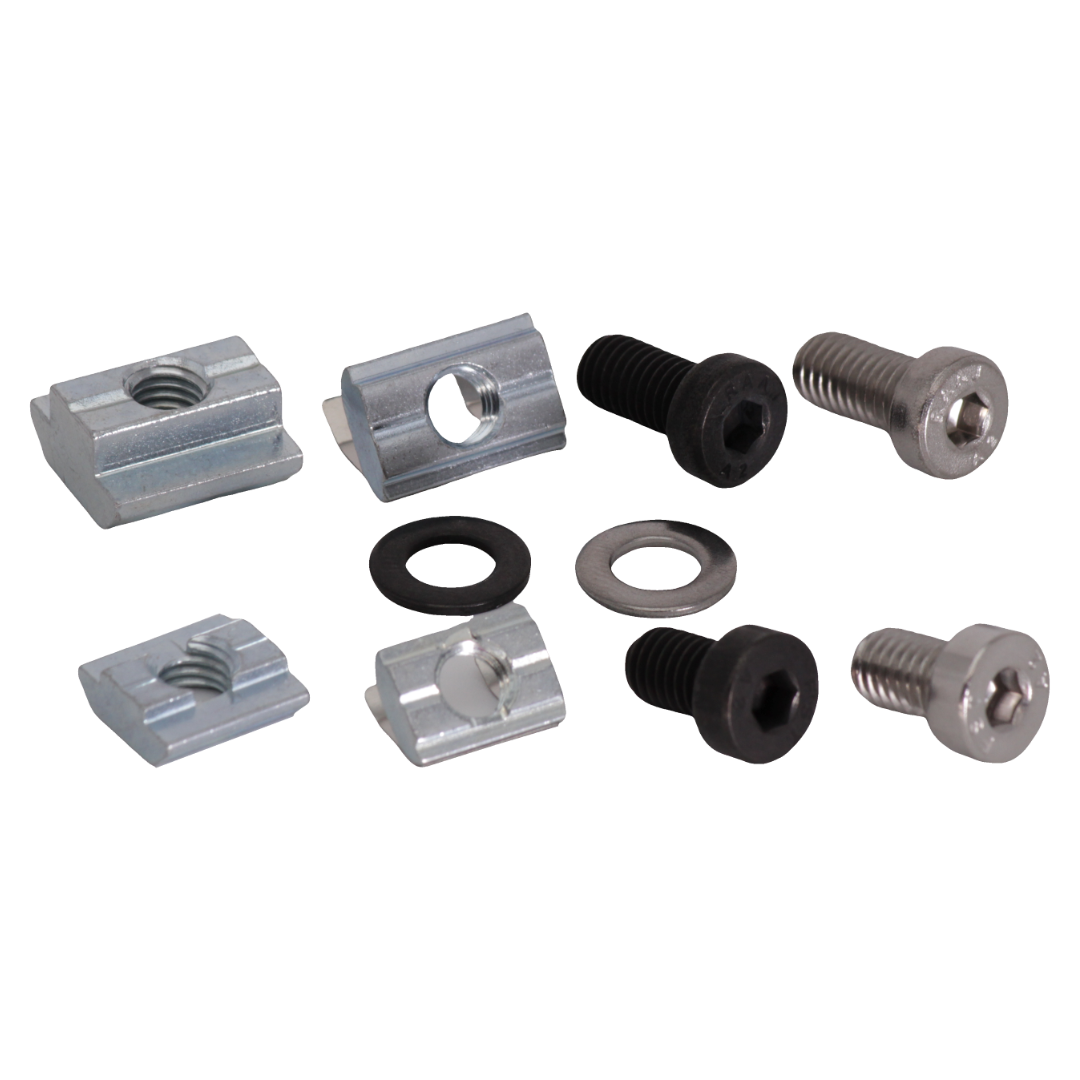

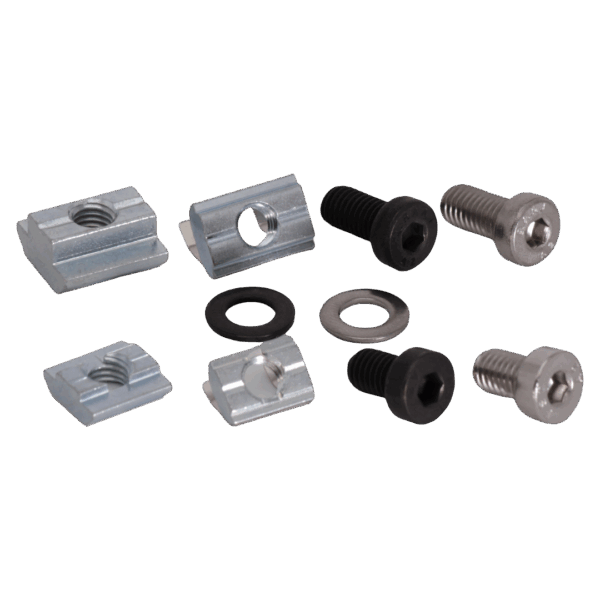

DeltaVan Nutensteine in Nutbreite 8mm oder Nutbreite 10mm

• alle Nutensteine und Schrauben sind in Gewindegröße M8
• wahlweise zusätzlich mit Zylinderkopfschraube und Beilagscheibe aus Edelstahl / Edelstahl Schwarz

Der Nutenstein wird entweder seitlich in das Profil eingeschoben (Fest) oder einfach an beliebiger Stelle eingeklipst (Klick). Die Klickversion ist natürlich prinzipbedingt deutlich schmäler und erreicht dadurch nicht die Zugfestigkeit wie die feste Version, daher empfehlen wir an belasteten Verbindungen den Einsatz der festen Version. Manchmal spart einem die Klickversion aber viel Arbeit, da man nichts zerlegen muss und bietet eine gute Alternative.

Lieferumfang
Einzeln: Nutenstein in Wunschgröße

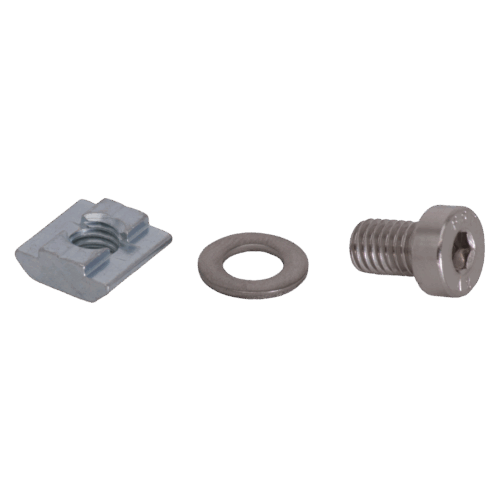

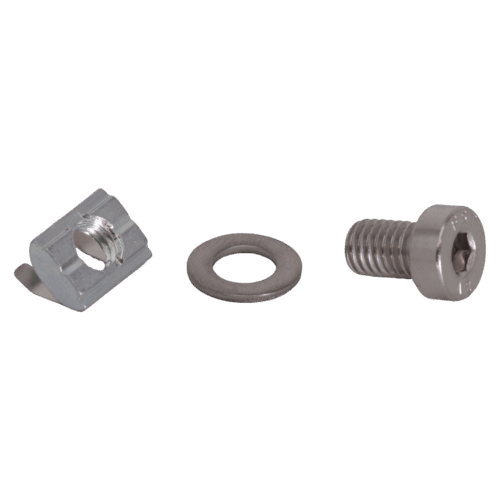

Nut8 mit Schraube : Ein Nutenstein M8/Nut8 mit Zylinderkopfschraube V2a M8x12 und Beilagscheibe

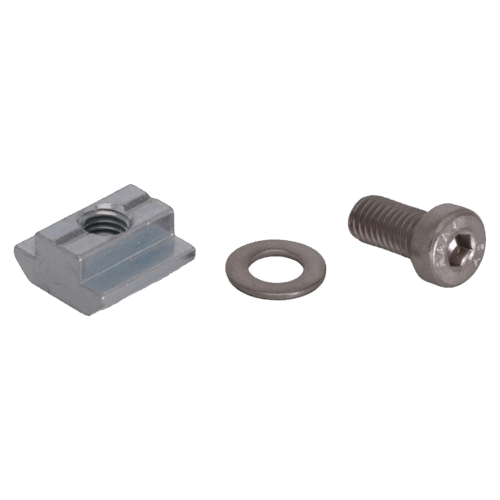

Nut10 mit Schraube: Ein Nutenstein M8/Nut10 mit Zylinderkopfschraube V2a M8x16 und Beilagscheibe

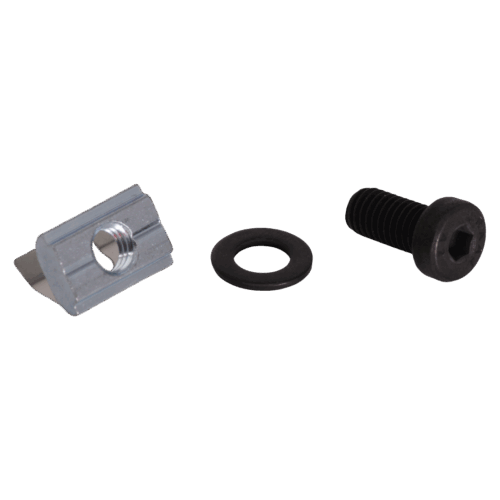

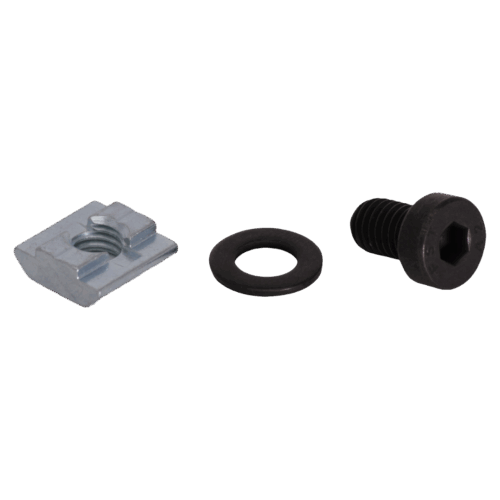

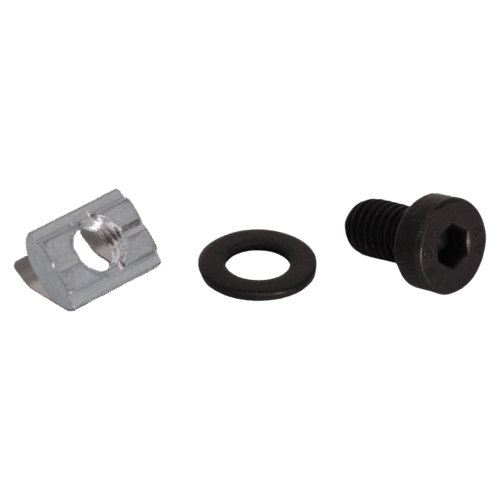

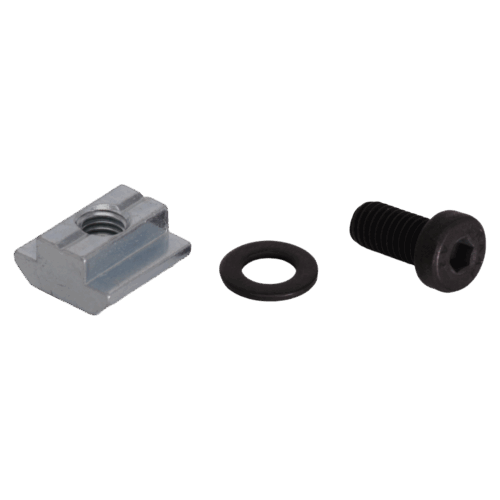

Nut8 mit schwarzer Schraube: Ein Nutenstein M8/Nut8 mit schwarzoxidierter Edelstahl Zylinderkopfschraube M8x12 und schwarzer Beilagscheibe
Nut10 mit schwarzer Schraube: Ein Nutenstein M8/Nut10 mit schwarzoxidierter Edelstahl Zylinderkopfschraube M8x16 und schwarzer Beilagscheibe

Welchen Nutenstein brauche ich?

• Nut 8 passt für 30×30- und 30×60-Profile Typ B und 40×40-Profile Typ I. Mit einer Nuttiefe von 9 mm ergibt sich bei Verwendung eines 3 mm Winkels plus einer 1,5 mm Beilagscheibe die ideale Einschraubtiefe im Nutenstein. Auch 2 mm dicke Winkel sind passend.
• Nut 10 passt für 40×40, 40×80, 45×45 und 45×90-Profile Typ B. Mit 16 mm Schraubenlänge und 12,5 mm Nuttiefe bei 40er Profilen sind 3 mm Winkel + 1,5 mm Beilagscheibe exakt passend; bei 45er Profil ist die Nuttiefe 14,5mm. 2 mm Winkelstärke passt hier ebenfalls problemlos.

Unsere schwarzen Schrauben gibt es hier auch einzeln!

Allgemeiner Montagehinweis: Wir empfehlen bei Verschraubungen mit Nutensteinen die Verwendung einer flüssigen, wiederlösbaren Schraubensicherung, wie beispielsweise Loctite 243.
