DeltaVan Grundträger für Mercedes Vito und V-Klasse (Bj. ab 2003, Baureihe 639 und 447)
- Wird auf den originalen Montagepunkten des Daches montiert
- Haltewinkel und Verschraubung aus rostfreiem Edelstahl V2A / A2
- Winkel matt pulverbeschichtet
- Höhenverstellbar, Höhe von Unterkante Winkel – Unterkante Aluprofil 55-85mm, Hohe Version 95-125mm
- Gleicht die Dachwölbung sowohl längs als auch quer perfekt aus und ermöglicht einen spannungsfreien Aufbau
Dachwölbung und Winkelhöhe:
Für den vordersten und hintersten der 4 Fixpunkte ist eine um 4 cm höhere Version erhältlich, um die Längswölbung des Daches auszugleichen. Dies ermöglicht beispielsweise die perfekte waagerechte Montage eines Dachzelts. Eine leicht nach hinten geneigte, dachnahe Montage ist auch mit 6 niedrigen und nur 2 hohen Winkeln an der Vorderseite möglich.
Hinweis zum vordersten Fixpunkt: Bei einigen Fahrzeugen können die vorhandenen Lochabstände vom Bohrmaß unseres Winkels um bis zu 2 mm abweichen. Dies betrifft nur einzelne Fahrzeuge und liegt scheinbar an Produktionstoleranzen bei Mercedes, die wir nicht vorhersagen können. Eine Lösung ist, die äußeren Löcher auf 8 mm aufzubohren. Da der Winkel aus Edelstahl besteht, besteht kein Risiko für Korrosion. Das Problem tritt ausschließlich am vordersten Montagepunkt an der Scheibe auf.
Montageart:

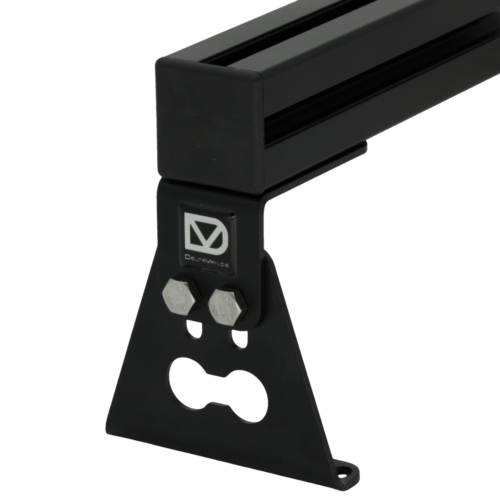

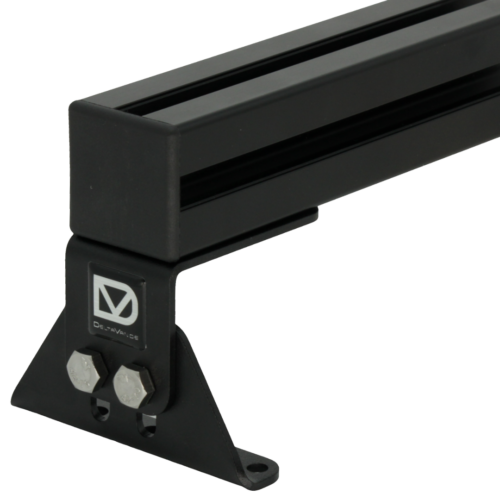

Ohne Zubehör: Du erhältst den Querträger und Fahrzeugwinkel ohne Gummiunterlegerset

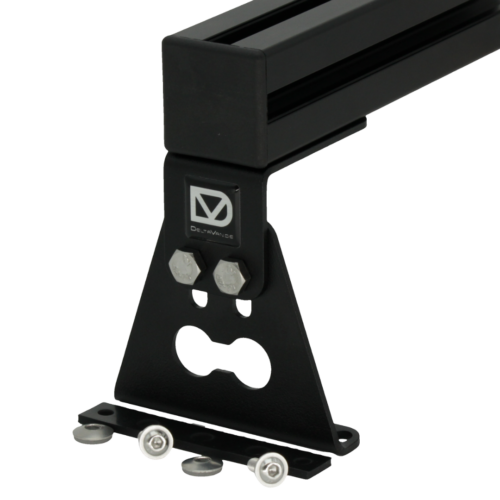

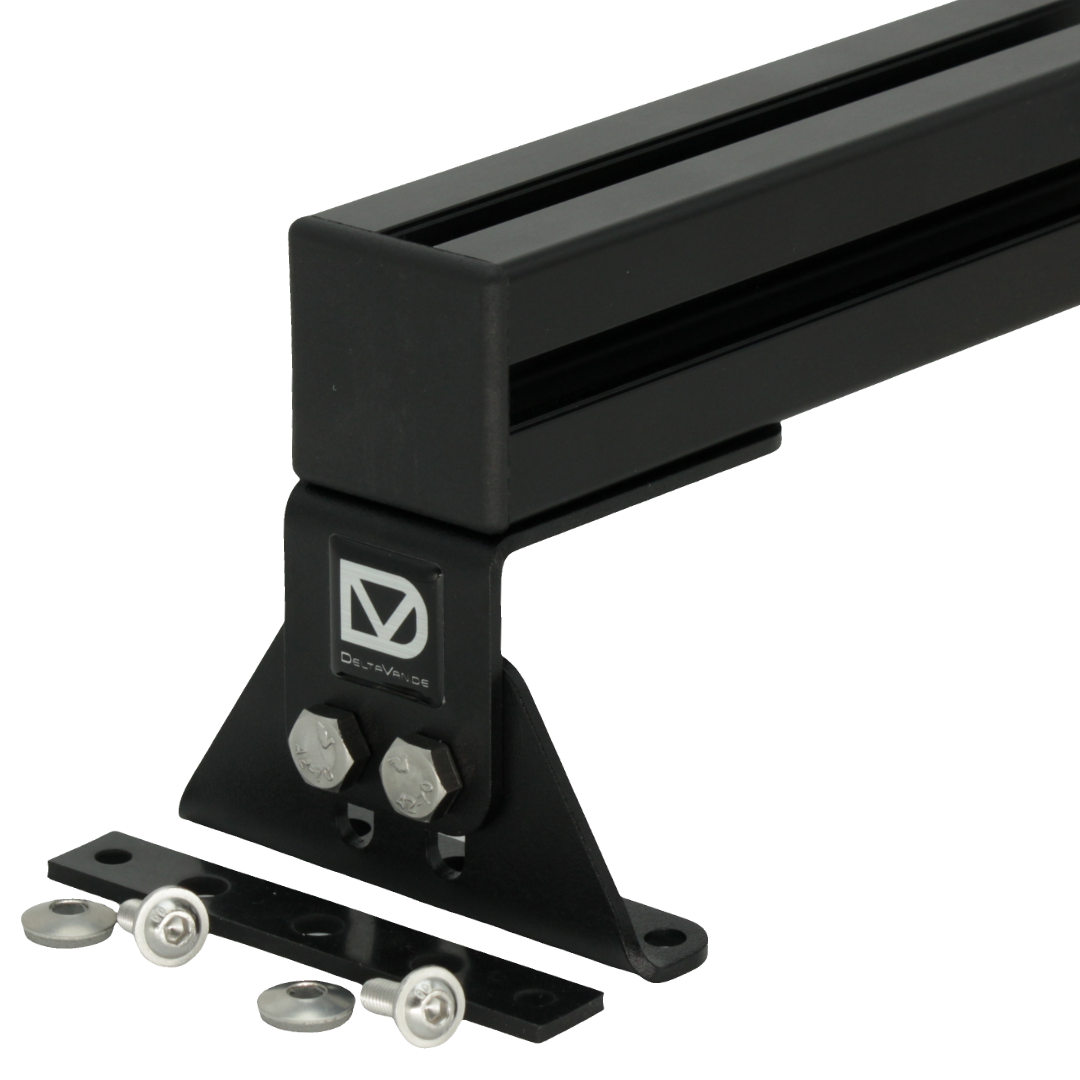

Lieferung inkl. Gummiunterleger: Du erhältst passend zum Winkel Gummiunterleger und Schrauben um den Querträger direkt und ohne weiteren Klebstoff o.Ä. wasserdicht und knarzfrei auf den Fixpunkten deines Fahrzeugs zu montieren (und auch mal wieder zu demontieren)
Länge Querträger:
Mindestlänge des Profils um außen an unseren Winkeln bündig abzuschliesen: (Abstand Fixpunkte +32mm)
- Vorne und bei B-Säule: 1365mm
- MitteHinten: 1385mm
- Hinten: 1395mm
Profildimension und Versand:
Alle Aluprofile sind schwarz eloxiert. Das Winkeloberteil schicken wir dir in passender Breite zu deiner Profilauswahl zu.
Empfehlungen zu Profildimensionen: (mehr Infos findet man auch hier)
- 30×30: Leichtes Profil mit geringer Durchbiegefestigkeit, gut für PV-Rahmen verwendbar. 843 Gramm / Meter
- 40×40: Der „Standard“. Stabiles Profil für beinahe alle Anwendungsbereiche. 1502 Gramm / Meter
- 45×45: Sogar etwas leichter als die 40mm Variante aber deutlich Biegefester. Unsere Empfehlung für Dachzelte! 1460 Gramm / Meter
Versand: Wir haben alle bestellbaren Profile vor Ort lagernd. Individuelle Längenschnitte sind vom Umtausch ausgeschlossen.
Lieferumfang: 1 Querträger bestehend aus: 2x DeltaVan Dachwinkel, 1x Aluprofil schwarz eloxiert inkl. Endkappen, Nutensteinen und optionalem Montageset
Belastbarkeit:
Vorwort: Der Winkel ist nicht das Nadelöhr bei deinem geplanten Dachträger. Wir fertigen die Winkel aus V2A Edelstahl, die Belastbarkeit ist theoretisch schon bei 2 Winkeln weit über 150 Kilo. Erstmal geht alles andere in die Knie. Aber:
Die Aufbaurichtlinie von Mercedes für den Vito besagt, man darf bei Normaldach mit 3 Querträgern / 6 Winkeln bis 150 Kilo Dachlast und bei Normaldach mit 2 Querträgern / 4 Winkeln bis 100 Kilo bei gleichmäßiger Lastverteilung fahren. Wohlgemerkt fahren. Es geht dabei um die dynamische Belastung der Fahrzeugkarosse, speziell bei scharfen Kurven, Ausweichmanövern und Vollbremsungen. Der vorderste Montagepunkt wird nicht näher definiert von Mercedes.
Im Stand geht es um die Tragfähigkeit der Winkel und der Fahrzeugkarosse, da kann man die zulässige Dachlast mit dem Faktor 2-3 berechnen.
