Dachträgerkonfigurator für Mercedes Sprinter

DeltaVan Grundträger für Mercedes Sprinter – passend für die Baureihe 906 907 910 (Bj. ab 2006, passend für L1, L2, L3 und L4 und die Höhen H1 und H2)

• Wird auf C-Schienen oder den originalen Montagepunkten des Daches montiert
• Haltewinkel und Verschraubung aus rostfreiem Edelstahl V2A / A2
• Winkel schwarz matt pulverbeschichtet RAL9005
• Höhenverstellbar, Höhe von Unterkante Winkel – Unterkante Aluprofil 55-85mm (Dachabstand mittig 10-40mm + 20mm bei C-Schiene) Bei der hohen Winkelversion alle Maße +40mm
• Der perfekte Dachträger für dein Dachzelt

Montageart:

Winkel ohne Zubehör: Du bekommst unseren Winkel wie auf den Fotos abgebildet mit Oberteil in Wunschbreite, Unterteilbreite passend für Fixpunktmontage (nicht für C-Schiene passend)
Set mit Gummiunterleger: Du erhältst passend zum Winkel Gummiunterleger und Schrauben um den Winkel direkt und ohne weiteren Klebstoff o.Ä. wasserdicht auf deinem Fahrzeug zu montieren. siehe: Anleitung Gummiunterleger

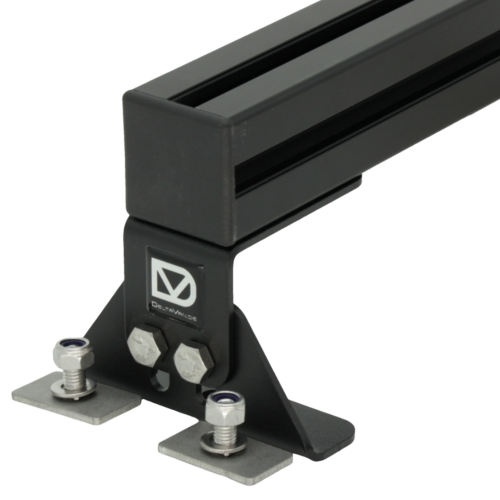

Set für C-Schiene: Extra breites Winkelunterteil mit zwei M8-Schlossschrauben aus V2A mit einer 3 mm starken Edelstahlplatte, die kopfüber in die C-Schiene eingeschoben und anschließend von oben verschraubt werden.

Profildimension und Versand:

Alle Aluprofile sind schwarz eloxiert. Das Winkeloberteil schicken wir Dir in passender Breite zu deiner Profilauswahl zu.

Empfehlungen zu Profildimensionen: (mehr Infos findest du auch hier)

• 30×30: Leichtes Profil mit geringer Durchbiegefestigkeit, gut für PV-Rahmen verwendbar. 843 Gramm / Meter
• 40×40: Der „Standard“. Stabiles Profil für beinahe alle Anwendungsbereiche. 1502 Gramm / Meter
• 45×45: Sogar etwas leichter als die 40mm Variante aber deutlich Biegefester. Unsere Empfehlung für Dachzelte! 1460 Gramm / Meter

Länge Querträger:

Mindestlänge des Profils um außen an unseren Winkeln bündig abzuschliesen (Abstand Fixpunkte +32mm):

• Sprinter H1: 1522mm
• Sprinter H2: 1340mm

Lieferumfang: 1 Querträger bestehend aus: 2x DeltaVan Dachwinkel, 1x Aluprofil schwarz eloxiert inkl. Endkappen, Schrauben und Nutensteinen

Markisenwinkel:

Dieser Dachträger ist auch mit Adapterwinkeln zur Montage an Deiner vorhandenen Markise verfügbar. Bitte vergleiche genau ob der Adapterwinkel auch zu Deiner montierten Markise passt. Das geht am besten wenn du direkt den Vergleich unten bei den eigentlichen Adapterwinkeln machst, dort ist die Situation nochmals genauer beschrieben. Achte auf die Artikelnummer der Markisenadapter.

Die Winkel zum direktvergleich inkl. ausführlicher Beschreibung: Thule Omnistor 6k in 2 verschiedenen Versionen oder Fiamma F65/F80 Art.-Nr. 98655-746 und 98655-772

Passt in der Höhe mit dem normalhohen Winkel zusammen. Gerne beraten wir dich dazu bei Fragen!

Belastbarkeit:

Vorwort: Der Winkel ist nicht das Nadelöhr bei deinem geplanten Dachträger. Wir fertigen die Winkel aus V2A Edelstahl, die Belastbarkeit ist theoretisch schon bei 2 Winkeln weit über 150 Kilo. Erstmal geht alles andere in die Knie. Aber:

Die Aufbaurichtlinie von Mercedes für den Sprinter besagt, man darf bei Fahrzeughöhe H1 mit 6 Querträgern / 12 Winkeln bis 300 Kilo Dachlast und bei H2 mit 4 Querträgern / 8 Winkeln bis 150 Kilo bei gleichmäßiger Lastverteilung fahren. Wohlgemerkt fahren. Es geht dabei um die dynamische Belastung der Fahrzeugkarosse, speziell bei scharfen Kurven, Ausweichmanövern und Vollbremsungen.

Im Stand geht es um die Tragfähigkeit der Winkel und der Fahrzeugkarosse, da kann man die zulässige Dachlast mit dem Faktor 2-3 berechnen.
